মাল্টি-অক্ষ সিএনসি মেশিনিং: 3-অক্ষ এবং 5-অক্ষ সিএনসির একটি বিস্তৃত গাইড

সিএনসি মেশিনিংয়ের পরিচিতি

আধুনিক উত্পাদন জটিল জগতে, নির্ভুলতা এবং দক্ষতা সর্বজনীন। ক্ষুদ্রতম মেডিকেল ইমপ্লান্ট থেকে শুরু করে বৃহত্তম মহাকাশ উপাদান পর্যন্ত, কাঁচামালকে অত্যন্ত নির্ভুল অংশগুলিতে আকার দেওয়ার ক্ষমতা গুরুত্বপূর্ণ। কয়েক দশক ধরে, দক্ষ মেশিনিস্টরা হাত দ্বারা নিখুঁতভাবে উপাদানগুলি তৈরি করেছিলেন, এমন একটি প্রক্রিয়া যা প্রচুর সময়, দক্ষতার দাবি করেছিল এবং প্রায়শই অসঙ্গতির দিকে পরিচালিত করে। এই সমস্ত পরিবর্তন সঙ্গে পরিবর্তন কম্পিউটার সংখ্যা নিয়ন্ত্রণ (সিএনসি) মেশিনিং, একটি রূপান্তরকারী প্রযুক্তি যা উত্পাদন প্রাকৃতিক দৃশ্যে বিপ্লব ঘটিয়েছিল।

সিএনসি মেশিনিং প্রাক-প্রোগ্রামযুক্ত কম্পিউটার সফ্টওয়্যার ব্যবহার করে মেশিন সরঞ্জামগুলির নিয়ন্ত্রণ স্বয়ংক্রিয় করে তোলে। ম্যানুয়াল লিভার এবং চাকার পরিবর্তে, ডিজিটাল নির্দেশাবলী অতুলনীয় নির্ভুলতা, পুনরাবৃত্তিযোগ্যতা এবং গতি নিশ্চিত করে মেশিনের গতিবিধিগুলিকে গাইড করে। এই শিফটটি প্রচলিত ম্যানুয়াল মেশিনিং থেকে একটি উল্লেখযোগ্য বিবর্তন চিহ্নিত করেছে, অভূতপূর্ব মানের সাথে জটিল অংশগুলির ব্যাপক উত্পাদনের পথ প্রশস্ত করে। আজ, সিএনসি মেশিনিং হ'ল অটোমোটিভ এবং এয়ারস্পেস থেকে ভোক্তা ইলেকট্রনিক্স এবং চিকিত্সা ডিভাইস পর্যন্ত অসংখ্য শিল্পের মেরুদণ্ড, যা একসময় অসম্ভব ছিল এমন জটিল নকশা তৈরি করতে সক্ষম করে।

দ্রুত ওভারভিউ:

3-অক্ষ সিএনসি মেশিনগুলি তিনটি লিনিয়ার পাথ (এক্স, ওয়াই, জেড) বরাবর একটি কাটিয়া সরঞ্জাম সরিয়ে নিয়েছে, সহজ, সমতল অংশ এবং বেসিক বৈশিষ্ট্যগুলির জন্য আদর্শ।
উচ্চ-ভলিউম, কম জটিল উপাদানগুলির জন্য ব্যয়বহুল এবং দক্ষ।
প্রায়শই বহু-পার্শ্বযুক্ত যন্ত্রের জন্য একাধিক সেটআপ প্রয়োজন।

5-অক্ষ সিএনসি মেশিনগুলি দুটি ঘূর্ণন অক্ষ যুক্ত করে, সরঞ্জামটিকে কার্যত কোনও কোণ থেকে ওয়ার্কপিসের কাছে যেতে দেয়।
অত্যন্ত জটিল, কনট্যুরড বা জটিল অংশের জন্য।
বৃহত্তর বিনিয়োগ, মহাকাশ এবং চিকিত্সার মতো উন্নত শিল্পের জন্য।

---

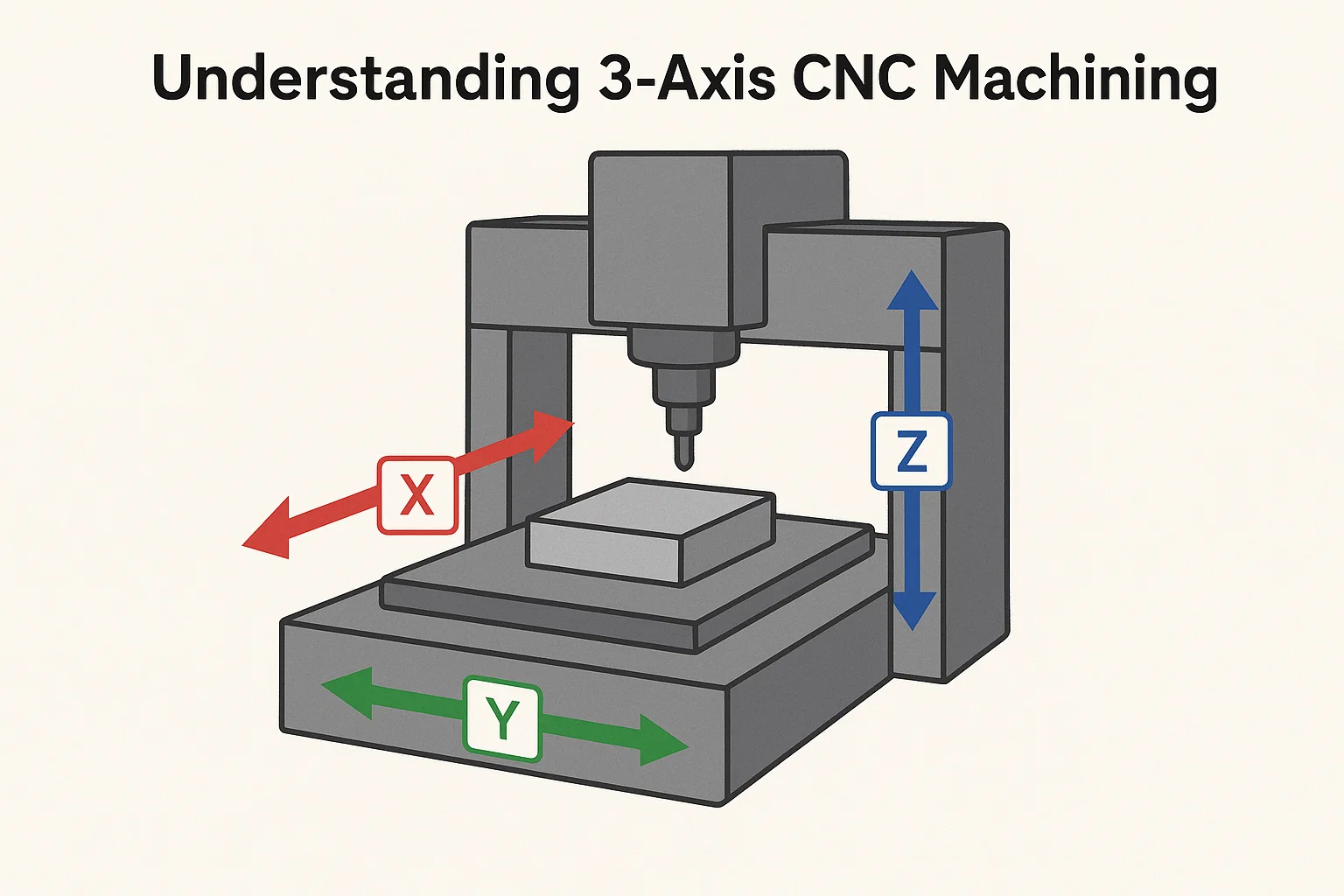

3-অক্ষ সিএনসি মেশিনিং বোঝা

মাল্টি-অক্ষের যন্ত্রের কেন্দ্রবিন্দুতে বিভিন্ন অক্ষের সাথে চলাচলের মৌলিক ধারণাটি রয়েছে। সর্বাধিক সাধারণ এবং ফাউন্ডেশনাল টাইপ 3-অক্ষ সিএনসি মেশিনিং , যা তিনটি প্রাথমিক লিনিয়ার অক্ষ বরাবর কাজ করে: এক্স, ওয়াই, এবং জেড .

• দ্য এক্স-অক্ষ সাধারণত মেশিনের ওয়ার্কবেড জুড়ে বাম থেকে ডানে চলাচল নিয়ন্ত্রণ করে।

• দ্য ওয়াই-অক্ষ সামনে থেকে পিছনে চলাচল করার নির্দেশ দেয়।

• দ্য জেড-অক্ষ কাটিয়া সরঞ্জামের উল্লম্ব, আপ-ডাউন গতি পরিচালনা করে।

এটিকে কলমের সাথে একটি সমতল কাগজে আঁকার মতো ভাবুন: আপনি কলমটি বাম/ডান (এক্স), কাগজে (y) উপরে/নীচে সরিয়ে নিতে পারেন এবং এটিকে উপরে তুলতে পারেন বা কাগজে (জেড) টিপুন।

কিভাবে 3-অক্ষের মেশিনিং কাজ করে

একটি 3-অক্ষ সিএনসি মেশিনে, কাটিয়া সরঞ্জামটি এই তিনটি অক্ষ বরাবর একটি স্থির ওয়ার্কপিস থেকে উপাদান অপসারণ করতে সরে যায়। এই সেটআপটি একবারে একটি একক বিমান বা অংশের পাশে মেশিনিংয়ের অনুমতি দেয়। সরঞ্জামটি তিনটি দিকেই রৈখিকভাবে স্থানান্তরিত করতে পারে, গর্ত, স্লট, পকেট এবং সমতল পৃষ্ঠগুলির মতো বৈশিষ্ট্য তৈরি করে। যদি ওয়ার্কপিসের অন্য দিকটি মেশিন করা দরকার, তবে অংশটি ম্যানুয়ালি পুনরায় স্থাপন করা বা "পুনরায় ফিক্সটেড" করতে হবে, যার অর্থ এটি একটি নতুন ওরিয়েন্টেশনে আবদ্ধ।

3-অক্ষ সিএনসির সাধারণ অপারেশন এবং অ্যাপ্লিকেশনগুলি

3-অক্ষ সিএনসি মেশিনগুলি অবিশ্বাস্যভাবে বহুমুখী এবং এটি অনেকগুলি মেশিন শপের ওয়ার্কহর্স। তারা যেমন কাজগুলিতে দক্ষতা অর্জন করে:

• মুখোমুখি: সমতল পৃষ্ঠতল তৈরি করা।

• মিলিং: স্লট, চ্যানেল এবং পকেট কাটা।

• ড্রিলিং এবং ট্যাপিং: গর্ত এবং থ্রেডযুক্ত গর্ত তৈরি করা।

• প্রোফাইলিং: একটি অংশের বাইরের আকার কাটা।

• খোদাই: একটি পৃষ্ঠে পাঠ্য বা ডিজাইন যুক্ত করা।

3-অক্ষ সিএনসি মেশিনিংয়ের সাধারণ অ্যাপ্লিকেশনগুলির মধ্যে ফ্ল্যাট উপাদানগুলি, সাধারণ ছাঁচ, সাধারণ যান্ত্রিক অংশ এবং প্রোটোটাইপিং যেখানে একাধিক পক্ষের জটিল আন্ডারকুট বা জটিল বক্ররেখার প্রয়োজন হয় না।

3-অক্ষের যন্ত্রের সুবিধা এবং সীমাবদ্ধতা

সুবিধা:

• ব্যয়বহুল: সাধারণত, 3-অক্ষের মেশিনগুলি তাদের বহু-অক্ষের অংশগুলির তুলনায় ক্রয়, পরিচালনা এবং বজায় রাখতে কম ব্যয়বহুল।

• সহজ প্রোগ্রামিং: প্রোগ্রামিং 3-অক্ষের সরঞ্জামপথগুলি প্রায়শই আরও সোজা হয়, এগুলি শিখতে এবং প্রয়োগ করা সহজ করে তোলে।

• সাধারণ অংশগুলির জন্য দ্রুত সেটআপ: এক বা দুটি সেটআপে মেশিন করা যেতে পারে এমন অংশগুলির জন্য, 3-অক্ষটি খুব দক্ষ হতে পারে।

• উচ্চ থ্রুপুট: সহজ উপাদানগুলির উচ্চ-ভলিউম উত্পাদনের জন্য আদর্শ।

সীমাবদ্ধতা:

• সীমিত জটিলতা: পুনরায় স্থির না করে একাধিক পক্ষের আন্ডারকাট বা বৈশিষ্ট্য সহ জটিল জ্যামিতিগুলি সহজেই তৈরি করতে পারে না।

• একাধিক সেটআপ প্রয়োজন: একাধিক দিকে মেশিনিংয়ের প্রয়োজনীয় অংশগুলির জন্য, ওয়ার্কপিসটি ম্যানুয়ালি ঘোরানো উচিত এবং একাধিকবার পুনরায় ক্ল্যাম্প করা উচিত। এটি সেটআপ সময়কে যুক্ত করে এবং ভুল সম্পর্কিত প্রবর্তন করতে পারে।

• পৃষ্ঠ সমাপ্তি: লিনিয়ার কাটগুলির "সিঁড়ি-স্টেপিং" প্রভাবের কারণে কখনও কখনও কনট্যুরড পৃষ্ঠগুলিতে কম অনুকূল পৃষ্ঠের সমাপ্তি উত্পাদন করতে পারে।

• হ্রাস সরঞ্জাম জীবন: সীমিত সংখ্যক কোণ থেকে জটিল রূপগুলি পৌঁছানোর সময় সরঞ্জামগুলি আরও পরিধানের অভিজ্ঞতা অর্জন করতে পারে।

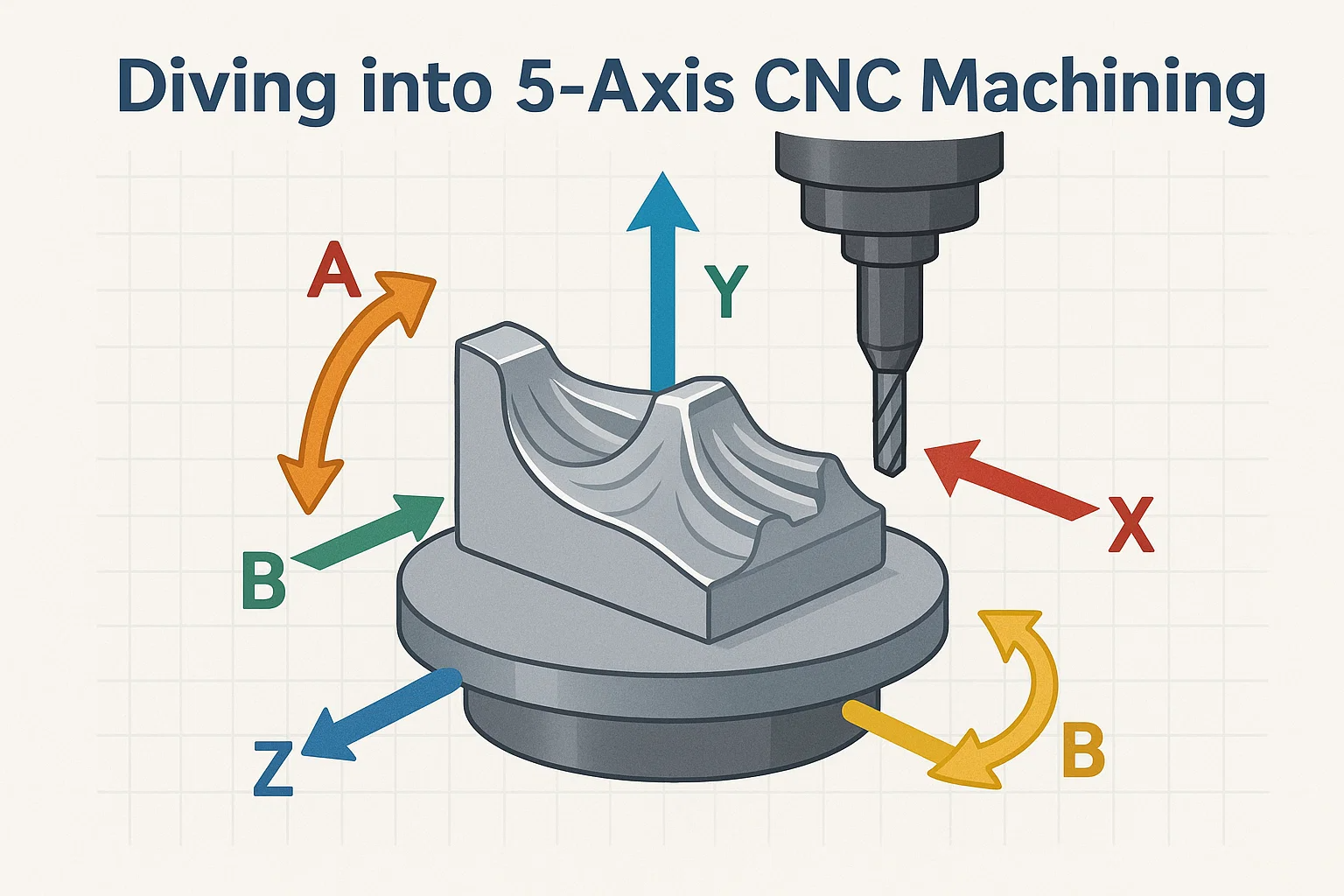

5-অক্ষ সিএনসি মেশিনে ডাইভিং

3-অক্ষের মেশিনিং যখন একটি একক বিমানের অপারেশনগুলিতে দক্ষতা অর্জন করে, আধুনিক পণ্য ডিজাইনের দাবিগুলি প্রায়শই আরও বেশি জটিলতার জন্য আহ্বান জানায়। এই যেখানে 5-অক্ষ সিএনসি মেশিনিং পদক্ষেপে, বিদ্যমান তিনটি লিনিয়ার অক্ষ (এক্স, ওয়াই, জেড) এ দুটি অতিরিক্ত ঘূর্ণন অক্ষ যুক্ত করুন। এই অতিরিক্ত অক্ষগুলি কাটিয়া সরঞ্জামটিকে কার্যত যে কোনও দিক থেকে ওয়ার্কপিসের কাছে যাওয়ার অনুমতি দেয়, যা একক সেটআপে অত্যন্ত জটিল এবং জটিল জ্যামিতি তৈরি করতে সক্ষম করে।

পাঁচটি অক্ষের ব্যাখ্যা

5-অক্ষের মেশিনে আপনার এখনও পরিচিত লিনিয়ার রয়েছে এক্স, ওয়াই, এবং জেড অক্ষ। অতিরিক্ত দুটি অক্ষ ঘূর্ণন, সাধারণত হিসাবে উল্লেখ করা হয় এ এবং বি, বা এ এবং সি .

• এক্স, ওয়াই, জেড: 3-অক্ষের মেশিনিংয়ের মতো লিনিয়ার গতিবিধি।

• এ-অক্ষ: এক্স-অক্ষের চারপাশে ঘোরান।

• বি-অক্ষ: ওয়াই-অক্ষের চারপাশে ঘোরান।

• সি-অক্ষ: জেড-অক্ষের চারপাশে ঘোরান।

বিভিন্ন 5-অক্ষ মেশিন কনফিগারেশনগুলি এই ঘূর্ণন অক্ষগুলি বিভিন্ন উপায়ে (যেমন, এ এবং বি, এ এবং সি, বা বি এবং সি) একত্রিত করবে। মূল গ্রহণযোগ্যতাটি হ'ল এই ঘূর্ণনগুলি সরঞ্জাম বা ওয়ার্কপিস (বা উভয়) কাত এবং ঘোরানোর অনুমতি দেয়, ম্যানুয়াল হস্তক্ষেপ ছাড়াই কাটিয়া সরঞ্জামে বিভিন্ন পৃষ্ঠতল উপস্থাপন করে।

5-অক্ষের মেশিনের প্রকারগুলি: একযোগে এবং 3 2

তাদের ক্ষমতা এবং অ্যাপ্লিকেশনগুলি পৃথক হওয়ায় দুটি প্রাথমিক ধরণের 5-অক্ষের মেশিনিংয়ের মধ্যে পার্থক্য করা গুরুত্বপূর্ণ:

1. একযোগে 5-অক্ষের মেশিনিং (সম্পূর্ণ 5-অক্ষ): এই মোডে, পাঁচটি অক্ষ কাটিয়া প্রক্রিয়া চলাকালীন একই সাথে এবং অবিচ্ছিন্নভাবে সরানো হয়। এর অর্থ সরঞ্জামটি একটি জটিল কনট্যুরড পৃষ্ঠের সাথে অবিচ্ছিন্ন যোগাযোগ বজায় রাখতে পারে, বক্ররেখা এবং আকারের চারপাশে সহজেই প্রবাহিত হয়। এই ক্ষমতাটি অত্যন্ত জটিল, জৈব ফর্মগুলি তৈরি করার জন্য এবং জটিল অংশগুলিতে উচ্চতর পৃষ্ঠের সমাপ্তি অর্জনের জন্য প্রয়োজনীয়।

2. 3 2 অক্ষ মেশিনিং (অবস্থানগত 5-অক্ষ): "অবস্থানগত 5-অক্ষ" নামেও পরিচিত, এই পদ্ধতিটি ওয়ার্কপিস বা সরঞ্জামটিকে একটি নির্দিষ্ট অবস্থানে পরিণত করতে দুটি ঘূর্ণন অক্ষ ব্যবহার করে এবং তারপরে মেশিনিটি কেবল তিনটি লিনিয়ার (x, y, z) অক্ষ ব্যবহার করে ঘটে। একবার কোনও বিভাগটি মেশিন হয়ে গেলে, ঘূর্ণন অক্ষগুলি পরবর্তী বিভাগের জন্য অংশটি পুনরায় ওরিয়েন্ট করে। একসাথে 5-অক্ষের মতো তরল না থাকলেও 3 2 মেশিনিং এখনও 3-অক্ষের তুলনায় সেটআপগুলি উল্লেখযোগ্যভাবে হ্রাস করে, এটি একাধিক, স্বতন্ত্র মুখগুলিতে বৈশিষ্ট্যযুক্ত অংশগুলির জন্য অত্যন্ত দক্ষ করে তোলে।

5-অক্ষের মেশিনিং কীভাবে কাজ করে এবং এর ক্ষমতা

5-অক্ষের যন্ত্রের মূল ক্ষমতাটি মেশিনিং প্রক্রিয়া চলাকালীন কাটিয়া সরঞ্জাম এবং/অথবা ওয়ার্কপিসটি ঘোরানোর ক্ষমতার মধ্যে রয়েছে। এই অবিচ্ছিন্ন বা সূচকযুক্ত আন্দোলনের জন্য অনুমতি দেয়:

• আন্ডারকুটিং: "লুকানো" বা এমনভাবে কোণযুক্ত বৈশিষ্ট্যগুলিতে পৌঁছানো যাতে 3-অক্ষের মেশিন পুনরায় স্থির না করে তাদের অ্যাক্সেস করতে পারে না।

• অনুকূলিত সরঞ্জাম কোণ: মেশিনটি অংশের পৃষ্ঠের তুলনায় অনুকূল কাটিয়া কোণ বজায় রাখার জন্য সরঞ্জামটি কাত করতে পারে, যার ফলে আরও ভাল পৃষ্ঠের সমাপ্তি, দীর্ঘতর সরঞ্জাম জীবন এবং দ্রুত উপাদান অপসারণ হতে পারে।

• একক সেটআপ মেশিনিং: অনেকগুলি জটিল অংশগুলি এক সাথে পুরোপুরি মেশিন করা যেতে পারে, নাটকীয়ভাবে সেটআপের সময় হ্রাস করে, একাধিক সেটআপ থেকে ক্রমবর্ধমান ত্রুটিগুলি দূর করে এবং সামগ্রিক অংশের যথার্থতা উন্নত করে।

5-অক্ষ সিএনসি মেশিনিং ব্যবহারের সুবিধা

5-অক্ষের মেশিনে যাওয়ার সুবিধাগুলি উল্লেখযোগ্য, বিশেষত উচ্চ-মূল্য এবং জটিল উপাদানগুলির জন্য:

• অংশ জটিলতা বৃদ্ধি: 3-অক্ষের মেশিনগুলিতে অযৌক্তিক বা অসম্ভব যেগুলি অত্যন্ত জটিল জ্যামিতি, জৈব আকার এবং জটিল বক্ররেখার মেশিন করার ক্ষমতা।

• হ্রাস সেটআপ এবং সীসা সময়: একক সেটআপে একাধিক পক্ষের মেশিন করে, সেটআপের সময়গুলি মারাত্মকভাবে কাটা হয়, যা দ্রুত উত্পাদন চক্রের দিকে পরিচালিত করে এবং সামগ্রিক দক্ষতার উন্নতি করে।

• বর্ধিত নির্ভুলতা এবং নির্ভুলতা: একাধিক সেটআপগুলি বাদ দেওয়া মানুষের ত্রুটির ঝুঁকি হ্রাস করে এবং ভুলউচারগুলি পুনরায় স্থাপন করে, যার ফলে উচ্চ মাত্রিক নির্ভুলতা এবং কঠোর সহনশীলতা হয়।

• উচ্চতর পৃষ্ঠ সমাপ্তি: অবিচ্ছিন্ন সরঞ্জাম ব্যস্ততা এবং অপ্টিমাইজড কাটা কোণগুলি মসৃণ পৃষ্ঠের সমাপ্তির দিকে পরিচালিত করে, প্রায়শই মাধ্যমিক সমাপ্তি ক্রিয়াকলাপের প্রয়োজনীয়তা হ্রাস বা অপসারণ করে।

• উন্নত সরঞ্জাম জীবন এবং কর্মক্ষমতা: সরঞ্জামটিকে সর্বোত্তমভাবে ওরিয়েন্ট করার ক্ষমতা অর্থ কাটিয়া প্রান্তের উপর কম চাপ, দীর্ঘতর সরঞ্জাম জীবন এবং আরও দক্ষ উপাদান অপসারণের হারের দিকে পরিচালিত করে।

• আন্ডারকাটস এবং গভীর পকেটে অ্যাক্সেস: 3-অক্ষের সীমাবদ্ধতার সাথে অ্যাক্সেসযোগ্য এমন যন্ত্রের ক্ষেত্রগুলি রুটিন হয়ে যায়।

জটিল জ্যামিতি এবং উচ্চ-নির্ভুলতার অংশগুলিতে 5-অক্ষ সিএনসি এর অ্যাপ্লিকেশনগুলি

এর উন্নত ক্ষমতা প্রদত্ত, 5-অক্ষ সিএনসি মেশিনিং শিল্পগুলিতে অপরিহার্য যা সর্বোচ্চ স্তরের নির্ভুলতা এবং জ্যামিতিক জটিলতার দাবি করে। এর অ্যাপ্লিকেশনগুলি বিস্তৃত পরিসীমা বিস্তৃত:

• মহাকাশ: টারবাইন ব্লেড (ব্লিস্কস), ইমপ্লেলার, জটিল রূপগুলি সহ কাঠামোগত উপাদান এবং ইঞ্জিনের অংশগুলি উত্পাদন।

• মেডিকেল ডিভাইস: জটিল শল্যচিকিত্সার যন্ত্রপাতি, অর্থোপেডিক ইমপ্লান্ট (যেমন, হাঁটু এবং হিপ জয়েন্টগুলি) এবং শারীরবৃত্তীয় আকারগুলির সাথে কৃত্রিম উপাদানগুলির উত্পাদন।

• ছাঁচ এবং মারা: প্লাস্টিকের ইনজেকশন ছাঁচনির্মাণ, ব্লো ছাঁচনির্মাণ এবং মরা ing ালাইয়ের জন্য অত্যন্ত বিশদ এবং জটিল ছাঁচের গহ্বর তৈরি করা।

• স্বয়ংচালিত: ইঞ্জিন উপাদান, ইমপ্লেলার এবং শৈল্পিক বডি প্যানেলগুলির প্রোটোটাইপিং এবং উত্পাদন।

• শক্তি: তেল এবং গ্যাসের উপাদান এবং পুনর্নবীকরণযোগ্য শক্তি খাতগুলির জন্য জটিল জ্যামিতি এবং টেকসই উপকরণগুলির প্রয়োজন।

• শিল্প ও নকশা: জৈব ফর্মগুলির সাথে জটিল জটিল শৈল্পিক টুকরা এবং প্রোটোটাইপগুলি ভাস্কর্য।

5-অক্ষ সিএনসি মেশিনিং উত্পাদন সক্ষমতার ক্ষেত্রে একটি গুরুত্বপূর্ণ লিপ উপস্থাপন করে, শিল্পগুলিকে নকশার সীমানা ঠেকাতে এবং অভূতপূর্ব কার্যকারিতা এবং ফর্ম সহ উপাদান তৈরি করতে দেয়।

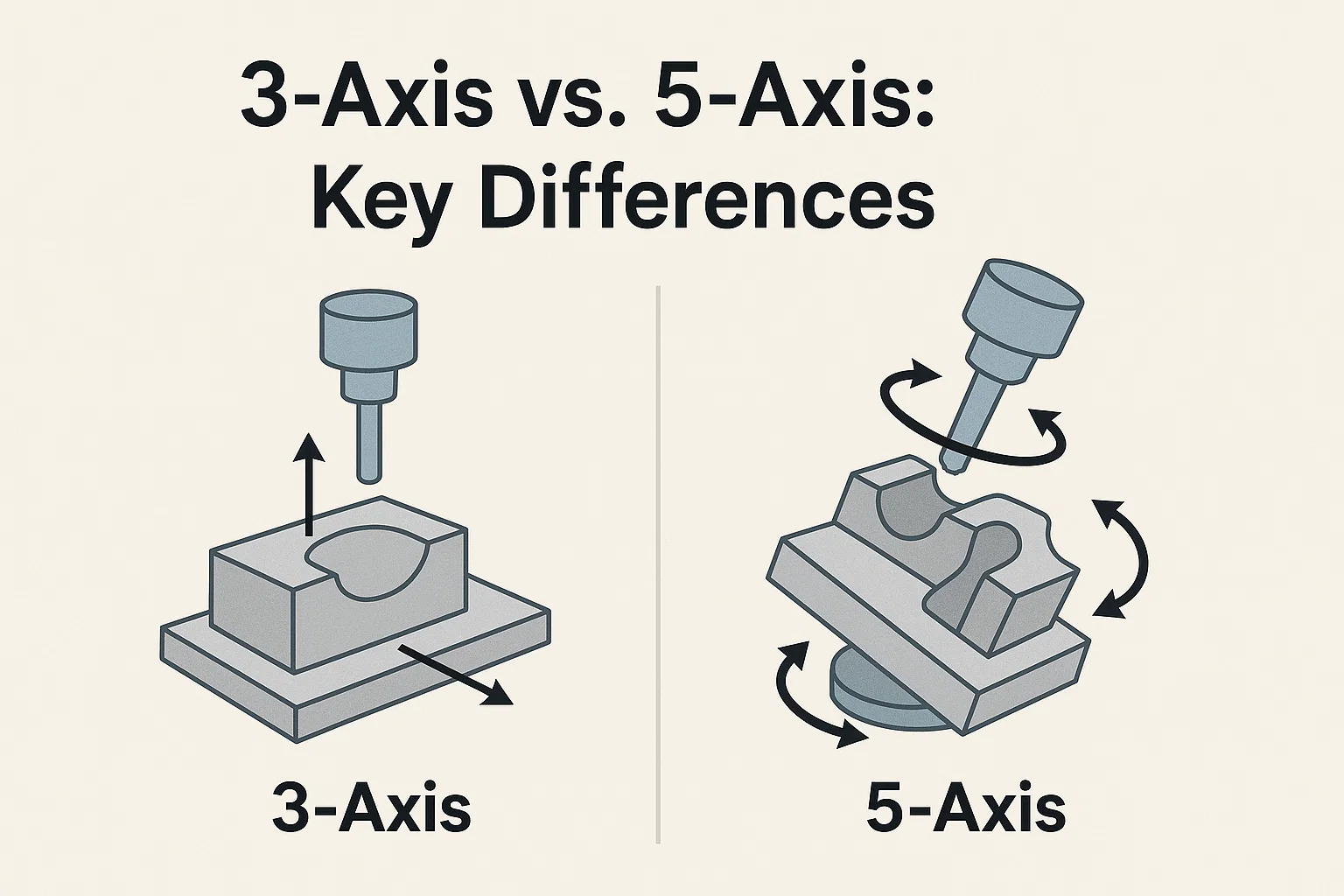

3-অক্ষ বনাম 5-অক্ষ: মূল পার্থক্য

3-অক্ষ এবং 5-অক্ষের সিএনসি মেশিনিংয়ের মধ্যে নির্বাচন করা একটি সমালোচনামূলক সিদ্ধান্ত যা অংশ জটিলতা, উত্পাদন দক্ষতা, ব্যয় এবং শেষ পর্যন্ত একটি প্রকল্পের সাফল্যকে প্রভাবিত করে। যদিও উভয়ই শক্তিশালী উত্পাদন পদ্ধতি, তাদের মৌলিক পার্থক্যগুলি তাদের সর্বোত্তম ব্যবহারের ক্ষেত্রে নির্দেশ করে।

একটি পরিষ্কার তুলনা সরবরাহ করতে, আসুন মূল পার্থক্যগুলি ভেঙে দিন:

বৈশিষ্ট্য	3-অক্ষ সিএনসি মেশিনিং	5-অক্ষ সিএনসি মেশিনিং
চলাচলের অক্ষ	এক্স, ওয়াই, জেড (তিনটি লিনিয়ার অক্ষ)	এক্স, ওয়াই, জেড (তিনটি লিনিয়ার অক্ষ) দুটি ঘূর্ণন অক্ষ (এ, বি, বা সি)
অংশ জটিলতা	সহজ জ্যামিতি, সমতল পৃষ্ঠতল, বেসিক পকেট এবং গর্তের জন্য সেরা। আন্ডারকাটস বা জটিল রূপগুলির জন্য সীমাবদ্ধ।	অত্যন্ত জটিল, কনট্যুরড, জৈব আকার, আন্ডারকাটস এবং জটিল বৈশিষ্ট্যগুলির জন্য আদর্শ।
সময় এবং দক্ষতা সেটআপ করুন	প্রায়শই একাধিক সেটআপ এবং বিভিন্ন পক্ষের বৈশিষ্ট্য সহ অংশগুলির জন্য পুনরায় ফিক্সচারিংয়ের প্রয়োজন হয়, সামগ্রিক সীসা সময় বাড়িয়ে তোলে।	একক সেটআপে একাধিক পক্ষ বা পুরো অংশটি মেশিন করতে পারে, উল্লেখযোগ্যভাবে সেটআপের সময় হ্রাস করে এবং দক্ষতা উন্নত করতে পারে।
পৃষ্ঠ সমাপ্তি এবং নির্ভুলতা	সমতল পৃষ্ঠগুলির জন্য ভাল। কনট্যুরড পৃষ্ঠগুলি "সিঁড়ি-স্টেপিং" বা কম অনুকূল সমাপ্তি প্রদর্শন করতে পারে, সম্ভাব্যভাবে পোস্ট-প্রসেসিংয়ের প্রয়োজন।	অবিচ্ছিন্ন সরঞ্জাম ওরিয়েন্টেশন এবং অনুকূলিত কাটিয়া কোণগুলির কারণে জটিল রূপগুলিতে উচ্চতর পৃষ্ঠের সমাপ্তি অর্জন করে, প্রায়শই মাধ্যমিক সমাপ্তি দূর করে।
সরঞ্জাম বিবেচনা বিবেচনা	সাধারণত বৈশিষ্ট্যগুলিতে পৌঁছানোর জন্য দীর্ঘতর সরঞ্জামগুলি ব্যবহার করে যা কম্পন, ডিফ্লেশন এবং সরঞ্জামের জীবনকে হ্রাস করতে পারে। সরঞ্জাম অ্যাক্সেসের সীমিত পরিসীমা।	মাল্টি-এঙ্গেল অ্যাক্সেসের কারণে সংক্ষিপ্ত, আরও কঠোর সরঞ্জামগুলির জন্য অনুমতি দেয়। অনুকূল সরঞ্জামের ব্যস্ততা দীর্ঘতর সরঞ্জাম জীবন এবং আরও ভাল উপাদান অপসারণের দিকে পরিচালিত করে।
প্রোগ্রামিং জটিলতা	স্বাধীনতার কম ডিগ্রির কারণে তুলনামূলকভাবে সহজ প্রোগ্রামিং (জি-কোড)। এন্ট্রি-লেভেল প্রোগ্রামারদের জন্য সহজ।	পাঁচটি যুগপত অক্ষের সমন্বয়ের কারণে উল্লেখযোগ্যভাবে আরও জটিল প্রোগ্রামিং। উন্নত সিএডি/সিএএম সফ্টওয়্যার এবং দক্ষ প্রোগ্রামারদের প্রয়োজন।
সংঘর্ষ এড়ানো	সীমিত চলাচলের কারণে সহজ সংঘর্ষ সনাক্তকরণ এবং এড়ানো।	অত্যন্ত সমালোচনামূলক এবং জটিল; সরঞ্জাম, ধারক, স্পিন্ডল এবং ওয়ার্কপিসের মধ্যে সংঘর্ষ রোধ করতে সিএএম সফ্টওয়্যারটির মধ্যে উন্নত সিমুলেশন সরঞ্জামগুলির প্রয়োজন।
ব্যয় বিশ্লেষণ	প্রাথমিক বিনিয়োগ: কম। মেশিনগুলি কম জটিল এবং এইভাবে আরও সাশ্রয়ী মূল্যের। অপারেশনাল ব্যয়: সহজ সেটআপ এবং কম জটিল যন্ত্রপাতিগুলির কারণে সাধারণত প্রতি ঘন্টা কম।	প্রাথমিক বিনিয়োগ: উল্লেখযোগ্যভাবে বেশি। মেশিনগুলি আরও যান্ত্রিকভাবে জটিল এবং উন্নত নিয়ন্ত্রণের প্রয়োজন। অপারেশনাল ব্যয়: মেশিন জটিলতা, বিশেষ প্রোগ্রামিং এবং রক্ষণাবেক্ষণের কারণে প্রতি ঘন্টা উচ্চতর। তবে হ্রাস সেটআপ এবং উচ্চ দক্ষতার কারণে জটিল অংশগুলির জন্য অংশ প্রতি ব্যয় কম হতে পারে।
অপারেটর দক্ষতা স্তর	মাঝারি থেকে উচ্চ।	বিশেষজ্ঞ উচ্চ; মাল্টি-অক্ষ মেশিনিং নীতি এবং উন্নত সফ্টওয়্যার সম্পর্কে গভীরতর জ্ঞান প্রয়োজন।

মূল পার্থক্যগুলির বিস্তারিত ভাঙ্গন:

• অংশগুলির জটিলতা যা মেশিন করা যেতে পারে: এটি সবচেয়ে মৌলিক পার্থক্য। 3-অক্ষ মেশিনগুলি সীমিত সংখ্যক দিক থেকে মেশিনে সীমাবদ্ধ (সাধারণত শীর্ষে এবং কখনও কখনও অংশটি পুনরায় ভিত্তিক হলে)। 5-অক্ষ মেশিনগুলি, তাদের ঘূর্ণন ক্ষমতা সহ, একক সেটআপে ওয়ার্কপিসের কার্যত কোনও কোণ অ্যাক্সেস করতে পারে। এটি 3-অক্ষের মেশিনে কেবল অসম্ভব বা নিষিদ্ধভাবে ব্যয়বহুল যেগুলি আন্ডারকাট সহ অত্যন্ত জটিল 3 ডি ফর্ম, জৈব আকার এবং গভীর বৈশিষ্ট্যগুলি তৈরি করার ক্ষমতাটি আনলক করে।

• সময় এবং দক্ষতা সেটআপ: এমন একটি অংশের জন্য যার জন্য একাধিক মুখে মেশিনিংয়ের প্রয়োজন হয় (উদাঃ, একটি ঘনক্ষেত্রের সমস্ত ছয় দিক), একটি 3-অক্ষের মেশিনের জন্য বেশ কয়েকটি ম্যানুয়াল পুনরায় ফিক্সটারিং প্রয়োজন, প্রতিটি মেশিনটি থামার প্রয়োজন হয়, অপারেটরকে হস্তক্ষেপ করতে হবে এবং নতুন অফসেট সেট করতে হবে। এটি উল্লেখযোগ্য সময়, শ্রম এবং ত্রুটির সম্ভাবনা যুক্ত করে। একটি 5-অক্ষ মেশিন প্রায়শই একক সেটআপে এই জাতীয় অংশটি সম্পূর্ণ করতে পারে, অ-মেশিনিং সময়কে মারাত্মকভাবে কেটে ফেলা এবং সামগ্রিক দক্ষতার উন্নতি করে।

• পৃষ্ঠ সমাপ্তি এবং নির্ভুলতা: যখন 3-অক্ষ মেশিনে বাঁকানো পৃষ্ঠগুলি মেশিন করা হয়, তখন সরঞ্জামটি অবশ্যই লিনিয়ার পাসগুলির একটি সিরিজ তৈরি করতে হবে, যা দৃশ্যমান "পদক্ষেপগুলি" বা সরঞ্জাম চিহ্নগুলি ছেড়ে যেতে পারে, প্রায়শই স্যান্ডিং বা পলিশিংয়ের মতো মাধ্যমিক সমাপ্তি অপারেশনগুলির প্রয়োজন হয়। 5-অক্ষ মেশিনগুলি ক্রমাগত কাটিয়া সরঞ্জামের স্পর্শককে পৃষ্ঠের দিকে চালিত করতে পারে, মসৃণ, আরও সুনির্দিষ্ট কাটগুলির জন্য অনুমতি দেয় যার ফলে একটি উচ্চতর পৃষ্ঠকে সরাসরি মেশিন থেকে শেষ করে দেওয়া হয়, পোস্ট-প্রসেসিংকে হ্রাস বা অপসারণ করা যায়। একক-সেটআপ পদ্ধতির একাধিক পুনরায় ফিক্সচারিংয়ের সাথে ঘটতে পারে এমন ত্রুটিগুলির সঞ্চারকেও হ্রাস করে, যার ফলে সামগ্রিক অংশের যথার্থতা উচ্চতর হয়।

• সরঞ্জামকরণ এবং প্রোগ্রামিং বিবেচনা:

  • সরঞ্জামকরণ: 3-অক্ষের মেশিনিং কখনও কখনও গভীর পকেট বা বৈশিষ্ট্যগুলিতে পৌঁছানোর জন্য দীর্ঘতর সরঞ্জামগুলির প্রয়োজন হয়, যা বকবক, কম্পন এবং প্রতিবিম্বের ঝুঁকিতে থাকতে পারে, পৃষ্ঠের সমাপ্তি এবং নির্ভুলতার উপর প্রভাব ফেলে। 5-অক্ষ মেশিনগুলি প্রায়শই সংক্ষিপ্ত, আরও কঠোর সরঞ্জামগুলি ব্যবহার করতে পারে কারণ তারা স্থায়িত্ব এবং কাটিয়া কর্মক্ষমতা বাড়িয়ে বৈশিষ্ট্যটিতে পৌঁছানোর জন্য অংশ বা সরঞ্জামটি ঝুঁকতে পারে।

  • প্রোগ্রামিং: 3-অক্ষের জন্য প্রোগ্রামিং তুলনামূলকভাবে সোজা, প্রাথমিকভাবে লিনিয়ার গতিবিধি নিয়ে কাজ করে। 5-অক্ষ প্রোগ্রামিং অবশ্য উল্লেখযোগ্যভাবে আরও জটিল। এটি সরঞ্জাম, সরঞ্জাম ধারক, স্পিন্ডল এবং ওয়ার্কপিসের মধ্যে সংঘর্ষ এড়ানোর সময় একযোগে পাঁচটি অক্ষকে সমন্বিত করার মতো সরঞ্জামপথ তৈরি করতে সক্ষম পরিশীলিত সিএডি/সিএএম সফ্টওয়্যার প্রয়োজন। এই জটিলতা অত্যন্ত দক্ষ প্রোগ্রামারদের দাবি করে এবং প্রায়শই বিস্তৃত সিমুলেশন জড়িত।

• ব্যয় বিশ্লেষণ: প্রাথমিক বিনিয়োগ এবং অপারেশনাল ব্যয়:

  • প্রাথমিক বিনিয়োগ: সামনের ব্যয়ে যথেষ্ট পার্থক্য রয়েছে। 3-অক্ষ সিএনসি মেশিনগুলি কেনার জন্য সাধারণত অনেক বেশি সাশ্রয়ী মূল্যের হয়, এগুলি অনেকগুলি দোকানের জন্য একটি অ্যাক্সেসযোগ্য প্রবেশ পয়েন্ট তৈরি করে। 5-অক্ষ মেশিনগুলি, তাদের যুক্ত যান্ত্রিক জটিলতা, অতিরিক্ত মোটর, উন্নত নিয়ন্ত্রণ ব্যবস্থা এবং যথার্থ উপাদানগুলির সাথে, অনেক বেশি মূলধন ব্যয়ের প্রতিনিধিত্ব করে।

  • অপারেশনাল ব্যয়: যদিও 5-অক্ষের মেশিনের প্রতি ঘন্টা অপারেটিং ব্যয় বেশি হতে পারে (উচ্চতর রক্ষণাবেক্ষণ, বিদ্যুৎ খরচ এবং অত্যন্ত দক্ষ অপারেটর/প্রোগ্রামারদের প্রয়োজনীয়তার কারণে), অংশ প্রতি ব্যয় জটিল উপাদানগুলির জন্য প্রায়শই 3-অক্ষের চেয়ে কম হতে পারে। এর কারণ হ'ল হ্রাস সেটআপগুলি, দ্রুত চক্রের সময়, উন্নত সরঞ্জামের জীবন এবং মাধ্যমিক ক্রিয়াকলাপগুলি নির্মূল থেকে দক্ষতা অর্জনের ফলে উচ্চ ঘণ্টার হারকে ছাড়িয়ে যেতে পারে। সহজ অংশগুলির জন্য, তবে 3-অক্ষটি অবিসংবাদিত ব্যয় চ্যাম্পিয়ন হিসাবে রয়ে গেছে।

3-অক্ষ এবং 5-অক্ষের মধ্যে পছন্দটি কেবল "আরও অক্ষগুলি আরও ভাল" সম্পর্কে নয়, বরং প্রকল্পের নির্দিষ্ট দাবি, কাঙ্ক্ষিত অংশ জটিলতা, নির্ভুলতার প্রয়োজনীয়তা, উত্পাদন ভলিউম এবং উপলভ্য বাজেটের ভিত্তিতে কৌশলগত সিদ্ধান্ত।

অ্যাপ্লিকেশন এবং শিল্প

মাল্টি-অক্ষ সিএনসি মেশিনিংয়ের বহুমুখিতা এবং নির্ভুলতা এটিকে শিল্পের বিশাল বর্ণালী জুড়ে একটি অপরিহার্য প্রযুক্তি তৈরি করেছে। যদিও 3-অক্ষ মেশিনগুলি সহজ, উচ্চ-ভলিউম অংশগুলির জন্য গুরুত্বপূর্ণ থাকে, 5-অক্ষ মেশিনগুলি সর্বাধিক জটিলতা এবং নির্ভুলতার জন্য প্রয়োজনীয় ক্ষেত্রগুলিতে উদ্ভাবন এবং পারফরম্যান্সের জন্য নতুন সম্ভাবনাগুলি আনলক করে।

3-অক্ষ এবং 5-অক্ষ উভয় সিএনসি মেশিনিং কীভাবে বিভিন্ন সেক্টর জুড়ে প্রয়োগ করা হয় তা এখানে দেখুন:

মহাকাশ: টারবাইন ব্লেড উত্পাদন, কাঠামোগত উপাদান

মহাকাশ শিল্পটি সিএনসি মেশিনিংয়ের জন্য যুক্তিযুক্তভাবে সবচেয়ে দাবিদার খাত, যেখানে সুরক্ষা, কর্মক্ষমতা এবং ওজন হ্রাস সর্বজনীন।

• 5-অক্ষের আধিপত্য: এই শিল্পটি সমালোচনামূলক উপাদানগুলির জন্য 5-অক্ষের যুগপত যন্ত্রের উপর ভারী নির্ভর করে। উদাহরণগুলির মধ্যে রয়েছে:

  • টারবাইন ব্লেড (ব্লিস্কস/ইমপ্লেলার): টারবাইন ব্লেডগুলির জটিল, এয়ারোডাইনামিক বক্ররেখা, প্রায়শই একক-পিস ব্লিসক হিসাবে উত্পাদিত হয়, সর্বোত্তম বায়ু প্রবাহ এবং দক্ষতার জন্য প্রয়োজনীয় নির্ভুলতা অর্জনের জন্য অবিচ্ছিন্ন 5-অক্ষ গতি প্রয়োজন।

  • কাঠামোগত উপাদান: জটিল রূপক ফ্রেম, উইং স্পারস, বাল্কহেডস এবং ল্যান্ডিং গিয়ার উপাদানগুলি জটিল রূপগুলি এবং সুনির্দিষ্ট গর্তের নিদর্শনগুলির সাথে ল্যান্ডিং গিয়ার উপাদানগুলি উচ্চ-শক্তি, টাইটানিয়াম এবং অ্যালুমিনিয়াম অ্যালোয়ের মতো লাইটওয়েট উপকরণ থেকে আঁটসাঁট সহনশীলতার জন্য তৈরি করা হয়।

  • ইঞ্জিন ক্যাসিংস এবং অগ্রভাগ: এই অংশগুলিতে প্রায়শই অভ্যন্তরীণ কুলিং চ্যানেল এবং জটিল জ্যামিতি থাকে যা কেবলমাত্র মাল্টি-অক্ষ ক্ষমতা সহ দক্ষতার সাথে উত্পাদিত হতে পারে।

• 3-অক্ষ ইউটিলিটি: যদিও 5-অক্ষটি অত্যন্ত জটিল অংশগুলির জন্য গুরুত্বপূর্ণ, 3-অক্ষ মেশিনগুলি এখনও সহজ বন্ধনী, মাউন্টিং প্লেট এবং অভ্যন্তরীণ উপাদানগুলি উত্পাদন করতে ভূমিকা রাখে যা বহু-পার্শ্বযুক্ত অ্যাক্সেস বা জটিল রূপগুলির প্রয়োজন হয় না।

স্বয়ংচালিত: জটিল ইঞ্জিন অংশগুলির প্রোটোটাইপিং এবং উত্পাদন

স্বয়ংচালিত শিল্পটি দ্রুত প্রোটোটাইপিং থেকে উচ্চ-ভলিউম উত্পাদন পর্যন্ত সিএনসি মেশিনিংকে ব্যাপকভাবে ব্যবহার করে, ক্রমাগত দক্ষতা এবং পারফরম্যান্সের জন্য চাপ দেয়।

• পারফরম্যান্স এবং প্রোটোটাইপিংয়ের জন্য 5-অক্ষ:

  • ইঞ্জিন ব্লক এবং সিলিন্ডার মাথা: যদিও বড় আকারের উত্পাদন প্রায়শই ডেডিকেটেড ট্রান্সফার লাইন ব্যবহার করে, 5-অক্ষ মেশিনগুলি নতুন ইঞ্জিন ডিজাইনগুলি প্রোটোটাইপ করার জন্য, জটিল দহন চেম্বার তৈরি, গ্রহণের বহুগুণ এবং অনুকূলিত প্রবাহ গতিশীলতার সাথে নিষ্কাশন বন্দরগুলি তৈরি করার জন্য গুরুত্বপূর্ণ।

  • সংক্রমণ উপাদান: গিয়ারস, শ্যাফ্টস এবং গিয়ারবক্স হাউজিংগুলি জটিল অভ্যন্তরীণ জ্যামিতিগুলির সাথে মাল্টি-অক্ষ ক্ষমতা থেকে উপকৃত হয়, মসৃণ অপারেশন এবং স্থায়িত্ব নিশ্চিত করে।

  • কাস্টমাইজেশন এবং কুলুঙ্গি যানবাহন: উচ্চ-কর্মক্ষমতা, বিলাসিতা বা রেসিং যানবাহনের জন্য, 5-অক্ষটি অনন্য, অনুকূলিত উপাদানগুলি তৈরির অনুমতি দেয়।

• ভলিউম এবং সরলতার জন্য 3-অক্ষ:

  • ব্রেক রোটার এবং ক্যালিপার্স: অনেকগুলি সহজ স্বয়ংচালিত উপাদান, বিশেষত যারা মূলত সমতল বা ঘূর্ণনগতভাবে প্রতিসম হয়, সেগুলি দক্ষতার সাথে 3-অক্ষ কল এবং সিএনসি লেদগুলিতে উত্পাদিত হয় (যা 2 বা 3 অক্ষের উপর পরিচালিত হয়)।

  • চ্যাসিস এবং অভ্যন্তরীণ বন্ধনী: কম জটিল কাঠামোগত এবং অভ্যন্তরীণ উপাদানগুলি প্রায়শই ব্যয়-কার্যকারিতার জন্য 3-অক্ষ প্রক্রিয়া ব্যবহার করে মেশিন করা হয়।

মেডিকেল ডিভাইস: ইমপ্লান্ট, সার্জিকাল ইনস্ট্রুমেন্টস, প্রোস্টেটিক্স

নির্ভুলতা, বায়োম্পোপ্যাটিবিলিটি এবং জটিল নকশাগুলি চিকিত্সা ক্ষেত্রে অ-আলোচনাযোগ্য, সিএনসি মেশিনিংকে অপরিহার্য করে তোলে।

• জীবন-সমালোচনামূলক উপাদানগুলির জন্য 5-অক্ষ:

  • অর্থোপেডিক ইমপ্লান্ট: হিপ এবং হাঁটু যৌথ প্রতিস্থাপন, মেরুদণ্ডের ইমপ্লান্ট এবং হাড়ের প্লেটগুলির জন্য জটিল শারীরবৃত্তীয় আকার এবং অত্যন্ত মসৃণ পৃষ্ঠের সমাপ্তি প্রয়োজন যা কেবলমাত্র 5-অক্ষের যুগপত যন্ত্রটি নির্ভরযোগ্যভাবে অর্জন করতে পারে। টাইটানিয়াম এবং কোবাল্ট-ক্রোমের মতো উপকরণগুলি সাধারণ।

  • অস্ত্রোপচার যন্ত্র: সূক্ষ্ম, জটিল গ্রিপিং পৃষ্ঠগুলি, বিশেষায়িত কাটিয়া প্রান্তগুলি বা অভ্যন্তরীণ প্রক্রিয়াগুলির সাথে সূক্ষ্ম, জটিল, জটিল শল্যচিকিত্সার সরঞ্জামগুলি 5-অক্ষ ব্যবহার করে উচ্চ নির্ভুলতার সাথে উত্পাদিত হয়।

  • কাস্টম প্রোস্টেটিক্স: রোগী-নির্দিষ্ট কৃত্রিম অঙ্গ এবং ডেন্টাল ইমপ্লান্টগুলি ফিট এবং ফাংশনের জন্য নিখুঁত নির্ভুলতার দাবি করে, প্রায়শই ডিজিটাল স্ক্যানগুলি থেকে সরাসরি 5-অক্ষের সরঞ্জামপথগুলিতে অনুবাদ করা হয়।

• সমর্থন উপাদানগুলির জন্য 3-অক্ষ: সহজ মেডিকেল ডিভাইস হাউজিংস, ডায়াগনস্টিক সরঞ্জামগুলির জন্য বেস প্লেট এবং নির্দিষ্ট পরীক্ষাগার সরঞ্জামের উপাদানগুলি 3-অক্ষের মেশিনিং দিয়ে দক্ষতার সাথে উত্পাদন করা যেতে পারে।

ছাঁচ এবং ডাই: জটিল ছাঁচ গহ্বর তৈরি এবং মরা উপাদান তৈরি করা

ছাঁচ এবং ডাই শিল্প ব্যাপক উত্পাদনের ভিত্তিযুক্ত, কারণ এই সরঞ্জামগুলি প্লাস্টিকের ভোক্তা পণ্য থেকে শুরু করে স্বয়ংচালিত অংশগুলিতে সমস্ত কিছু আকার দেয়।

• জটিল ছাঁচগুলির জন্য 5-অক্ষ:

  • জটিল অংশগুলির জন্য ইনজেকশন ছাঁচ: প্লাস্টিকের ইনজেকশন ছাঁচনির্মাণের জন্য জটিল গহ্বরগুলি তৈরি করা, বিশেষত জটিল বক্ররেখা, আন্ডারকুটস এবং সূক্ষ্ম পৃষ্ঠের টেক্সচারের অংশগুলির জন্য, 5-অক্ষের মেশিনিংয়ের জন্য একটি প্রধান অ্যাপ্লিকেশন। এটি ইডিএম বা হ্যান্ড-পলিশিংয়ের মতো গৌণ প্রক্রিয়াগুলির প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে।

  • ডাই কাস্টিং মারা যায় এবং স্ট্যাম্পিং মারা যায়: জটিল ফর্মগুলির প্রয়োজনীয় অংশগুলির জন্য বা যেখানে একাধিক বৈশিষ্ট্য অবশ্যই একক ডাইতে সংহত করতে হবে, 5-অক্ষটি লক্ষ লক্ষ পুনরাবৃত্তির জন্য প্রয়োজনীয় উচ্চ নির্ভুলতা এবং পৃষ্ঠের গুণমান নিশ্চিত করে।

• সহজ মারা ও ঘাঁটিগুলির জন্য 3-অক্ষ: 3-অক্ষ মেশিনগুলি এখনও কম জটিল ছাঁচ সন্নিবেশ, ঘাঁটি এবং উপাদানগুলির জন্য ব্যবহৃত হয় যা উচ্চতর কনট্যুরযুক্ত পৃষ্ঠগুলি রাখে না।

অন্যান্য শিল্প: ইলেকট্রনিক্স, শক্তি এবং ভোক্তা পণ্য

মাল্টি-অক্ষ সিএনসি-র পৌঁছনো এই মূল শিল্পগুলির চেয়ে অনেক বেশি প্রসারিত:

• ইলেকট্রনিক্স:

  • 5-অক্ষ: জটিল ফিন জ্যামিতি, উচ্চ-শেষ অডিও বা কম্পিউটিং ডিভাইসের জন্য কাস্টম ঘেরগুলির সাথে উচ্চ-নির্ভুলতা তাপ ডুবে যায় এবং বিশেষায়িত সংযোগকারীগুলি প্রায়শই সর্বোত্তম তাপীয় পরিচালনা এবং সুনির্দিষ্ট ফিটের জন্য 5-অক্ষ ক্ষমতা থেকে উপকৃত হয়।

  • 3-অক্ষ: সার্কিট বোর্ডের উপাদান, বেসিক ঘের এবং গ্রাহক ইলেকট্রনিক্সের জন্য ছোট যান্ত্রিক অংশগুলির উত্পাদন।

• শক্তি (তেল ও গ্যাস, পুনর্নবীকরণযোগ্য):

  • 5-অক্ষ: ডাউনহোল ড্রিলিং সরঞ্জামগুলির জন্য উপাদানগুলি যা অবশ্যই চরম পরিস্থিতি, হাইড্রো বা বায়ু বিদ্যুৎ উত্পাদনের জন্য টারবাইন উপাদানগুলি জটিল এয়ারোডাইনামিক প্রোফাইল সহ এবং উচ্চ-চাপ ভালভ দেহগুলি সহ্য করতে হবে।

  • 3-অক্ষ: সৌর প্যানেলগুলির জন্য ফ্রেমের বানোয়াট, কম জটিল পাইপিং উপাদান এবং স্ট্যান্ডার্ড ফ্ল্যাঞ্জগুলি।

• ভোক্তা পণ্য:

  • 5-অক্ষ: উচ্চ-শেষ ক্রীড়া সরঞ্জাম উত্পাদন (উদাঃ, গল্ফ ক্লাবের মাথা, সাইকেল উপাদান), জটিল গহনা ছাঁচ এবং বিশেষায়িত ক্যামেরা বা অপটিক্যাল ডিভাইসগুলির জন্য অংশগুলি যেখানে ফর্ম এবং নান্দনিকতা গুরুত্বপূর্ণ।

  • 3-অক্ষ: অ্যাপ্লিকেশন, আসবাবের উপাদান এবং বিভিন্ন দৈনন্দিন আইটেমগুলির জন্য হাউজিংয়ের প্রোটোটাইপিং এবং উত্পাদন যেখানে ব্যয়-দক্ষতা এবং সোজা জ্যামিতিগুলি মূল।

সংক্ষেপে, 3-অক্ষের মেশিনিংয়ের বিশাল অংশগুলির জন্য একটি মৌলিক এবং ব্যয়বহুল সমাধান হিসাবে রয়ে গেছে, 5-অক্ষের মেশিনিং এমন একটি প্রযুক্তি যা সর্বাধিক উন্নত, উচ্চ-পারফরম্যান্স এবং জ্যামিতিকভাবে চ্যালেঞ্জিং উপাদানগুলি তৈরি করতে সক্ষম করে যা আধুনিক প্রকৌশল এবং পণ্য নকশাকে সংজ্ঞায়িত করে। নির্বাচনটি প্রায়শই ভারসাম্যপূর্ণ অংশের জটিলতা, প্রয়োজনীয় নির্ভুলতা, উত্পাদন ভলিউম এবং বাজেটের মধ্যে নেমে আসে।

ডান সিএনসি মেশিন নির্বাচন করা

3-অক্ষ বা 5-অক্ষ সিএনসি মেশিনে বিনিয়োগের মধ্যে সিদ্ধান্ত যে কোনও উত্পাদন পরিচালনার জন্য একটি উল্লেখযোগ্য। এটি অন্যের চেয়ে সহজাতভাবে "ভাল" হওয়ার বিষয়ে নয়, বরং নির্দিষ্ট প্রয়োজন এবং ব্যবসায়ের লক্ষ্যগুলির জন্য সবচেয়ে উপযুক্ত প্রযুক্তি নির্বাচন করার বিষয়ে। বেশ কয়েকটি মূল কারণগুলির যত্ন সহকারে মূল্যায়ন অপরিহার্য।

বিবেচনা করার বিষয়গুলি: অংশ জটিলতা, উত্পাদন ভলিউম, বাজেট

1. অংশ জটিলতা এবং জ্যামিতি:

   • 3-অক্ষ: যদি আপনার প্রাথমিক উত্পাদনে সমতল অংশগুলি, সোজা পকেটযুক্ত উপাদানগুলি, একটি একক বিমানে সাধারণ রূপগুলি বা অংশগুলি যা যথাযথতা হারাতে না পেরে সহজেই ম্যানুয়ালি পুনরায় স্থাপন করা যায় এমন অংশগুলি জড়িত থাকে তবে একটি 3-অক্ষ মেশিন সম্ভবত যথেষ্ট এবং আরও অর্থনৈতিক।

   • 5-অক্ষ: জটিল বক্ররেখা, জটিল 3 ডি পৃষ্ঠতল, আন্ডারকাটস, গভীর পকেটগুলির বৈশিষ্ট্যযুক্ত ডিজাইনের জন্য মাল্টি-এঙ্গেল অ্যাক্সেসের প্রয়োজন, বা এমন উপাদানগুলি যা একক সেটআপে অত্যন্ত কঠোর সহনশীলতা এবং উচ্চতর পৃষ্ঠের সমাপ্তি দাবি করে, 5-অক্ষের মেশিনিং হ'ল স্পষ্ট পছন্দ। মহাকাশ, চিকিত্সা এবং উচ্চ-শেষ স্বয়ংচালিত অংশগুলি প্রধান উদাহরণ।

2. উত্পাদন ভলিউম:

   • 3-অক্ষ: সহজ অংশগুলির খুব উচ্চ-ভলিউম উত্পাদনের জন্য, 3-অক্ষ মেশিনের একটি বহর অত্যন্ত ব্যয়বহুল হতে পারে, বিশেষত যদি সেটআপের সময়গুলি অংশের জন্য ন্যূনতম হয়।

   • 5-অক্ষ: 5-অক্ষের মেশিনগুলির প্রাথমিক ব্যয় বেশি থাকলেও সেটআপগুলি হ্রাস করার এবং তাদের একীভূত ক্রিয়াকলাপগুলি প্রায়শই জটিল জ্যামিতির জন্য অংশের জন্য দ্রুত চক্রের সময় বাড়ে। এটি শ্রম, সরঞ্জামাদি এবং পোস্ট-প্রসেসিং হ্রাস করে উচ্চ-মূল্য, জটিল উপাদানগুলির জন্য এমনকি কম পরিমাণে এমনকি কম পরিমাণে অংশের জন্য কম সামগ্রিক ব্যয় হতে পারে। অত্যন্ত জটিল অংশগুলির জন্য, 5-অক্ষগুলি মানুষের হস্তক্ষেপ হ্রাস করার কারণে "লাইট-আউট" উত্পাদন (অবিচ্ছিন্ন অপারেশন) সক্ষম করে।

3. বাজেট: প্রাথমিক বিনিয়োগ এবং অপারেশনাল ব্যয়:

   • প্রাথমিক বিনিয়োগ: 3-অক্ষ মেশিনগুলি উল্লেখযোগ্যভাবে আরও সাশ্রয়ী মূল্যের, এগুলি সীমাবদ্ধ মূলধনের সাথে স্টার্টআপ বা ব্যবসায়ের জন্য আদর্শ করে তোলে। একটি 5-অক্ষ মেশিন তার উন্নত যান্ত্রিক, নিয়ন্ত্রণ ব্যবস্থা এবং যথার্থ উপাদানগুলির কারণে অনেক বড় মূলধন ব্যয়কে উপস্থাপন করে।

   • অপারেশনাল ব্যয়: যদিও 5-অক্ষ মেশিনগুলিতে উচ্চ ঘন্টা প্রতি ঘন্টা অপারেটিং ব্যয় রয়েছে (পাওয়ার, বিশেষায়িত সরঞ্জামকরণ, অত্যন্ত দক্ষ প্রোগ্রামার/অপারেটর, রক্ষণাবেক্ষণ), এগুলি দক্ষতা বৃদ্ধি, হ্রাস স্ক্র্যাপ এবং জটিল অংশগুলির জন্য মাধ্যমিক ক্রিয়াকলাপ নির্মূল করে অফসেট করা যেতে পারে। সত্যিকারের ব্যয় গণনা করার সময়, কেবল মেশিনের প্রতি ঘন্টা হার নয়, একটি সমাপ্ত অংশ তৈরির মোট ব্যয় বিবেচনা করুন।

4. কাঙ্ক্ষিত পৃষ্ঠ সমাপ্তি এবং নির্ভুলতা:

   • যদি পৃষ্ঠের সমাপ্তি সমালোচনা হয় এবং "সিঁড়ি-স্টেপিং" সহ্য করতে না পারে বা ন্যূনতম পোস্ট-প্রসেসিংয়ের প্রয়োজন হয়, 5-অক্ষ একটি স্বতন্ত্র সুবিধা দেয়। একইভাবে, জটিল জ্যামিতিগুলিতে উচ্চ মাত্রার মাত্রিক নির্ভুলতার জন্য, 5-অক্ষের একক-সেটআপ ক্ষমতা ক্রমবর্ধমান ত্রুটিগুলি হ্রাস করে।

5. প্রোগ্রামিং দক্ষতা এবং সফ্টওয়্যার:

   • আপনার দলের বর্তমান প্রোগ্রামিং দক্ষতা এবং আপনার বিদ্যমান সিএডি/সিএএম সফ্টওয়্যারটির ক্ষমতাগুলি মূল্যায়ন করুন। একাধিক অক্ষের সমন্বয় করার এবং সংঘর্ষ এড়ানোর জটিলতার কারণে 5-অক্ষের মেশিনিংয়ের জন্য আরও পরিশীলিত সফ্টওয়্যার এবং উচ্চ প্রশিক্ষিত প্রোগ্রামার প্রয়োজন।

কখন 3-অক্ষ বনাম 5-অক্ষ ব্যবহার করবেন

• 3-অক্ষটি চয়ন করুন যখন:

  • অংশগুলি তুলনামূলকভাবে সহজ, বেশিরভাগ প্রিজম্যাটিক, বা 1-2 দিক থেকে মেশিন করা যেতে পারে।

  • বাজেটের সীমাবদ্ধতা কঠোর।

  • সাধারণ উপাদানগুলির উচ্চ-ভলিউম উত্পাদন অগ্রাধিকার।

  • কনট্যুরড পৃষ্ঠগুলিতে নিম্ন নির্ভুলতা এবং পৃষ্ঠের সমাপ্তি গ্রহণযোগ্য, বা পোস্ট-প্রসেসিং সম্ভব।

  • প্রয়োজনে ম্যানুয়াল পুনরায় নির্ধারণের জন্য আপনার কাছে পর্যাপ্ত শ্রম রয়েছে।

• 5-অক্ষটি চয়ন করুন যখন:

  • অংশগুলিতে জটিল জ্যামিতি, ফ্রিফর্ম পৃষ্ঠতল, আন্ডারকাটস বা মাল্টি-এঙ্গেল অ্যাক্সেসের জন্য প্রয়োজনীয় বৈশিষ্ট্য রয়েছে।

  • উচ্চ নির্ভুলতা এবং উচ্চতর পৃষ্ঠের সমাপ্তি সমালোচনা।

  • সেটআপের সময় হ্রাস করা এবং সামগ্রিক দক্ষতা বৃদ্ধি করা (জটিল অংশগুলির জন্য) সর্বজনীন।

  • ত্রুটিগুলি এবং নেতৃত্বের সময়গুলি হ্রাস করতে আপনি "একক-সেটআপ" মেশিনিংয়ের জন্য লক্ষ্য রাখেন।

  • আপনি মহাকাশ, চিকিত্সা বা উন্নত স্বয়ংচালিত শিল্পের জন্য উচ্চ-মূল্য উপাদান উত্পাদন করছেন।

  • উচ্চতর প্রাথমিক বিনিয়োগ এবং দক্ষ প্রোগ্রামিং প্রতিভার অ্যাক্সেসের জন্য আপনার কাছে বাজেট রয়েছে।

শেষ পর্যন্ত, সর্বোত্তম পছন্দটি প্রায়শই এই বিবেচনার মিশ্রণকে জড়িত করে এবং অনেকগুলি উত্পাদন সুবিধার জন্য, 3-অক্ষ এবং 5-অক্ষ উভয় ক্ষমতা থাকা বিভিন্ন ধরণের প্রকল্পগুলি মোকাবেলায় সর্বাধিক নমনীয়তা সরবরাহ করে।

---

মাল্টি-অক্ষ সিএনসি মেশিনে ভবিষ্যতের প্রবণতা

মাল্টি-অক্ষ সিএনসি মেশিনিংয়ের জগত স্থবির থেকে অনেক দূরে। উচ্চতর নির্ভুলতা, বৃহত্তর দক্ষতা এবং আরও জটিল অংশের দক্ষতার জন্য নিরলস দাবি দ্বারা পরিচালিত, প্রযুক্তিটি দ্রুত গতিতে বিকশিত হতে থাকে। বেশ কয়েকটি মূল প্রবণতা তার ভবিষ্যতের রূপ দিচ্ছে:

1. বর্ধিত অটোমেশন এবং লাইট-আউট উত্পাদন:

   • অটোমেটেড টুল চেঞ্জার এবং প্যালেট সিস্টেমের বাইরে, অংশ লোডিং/আনলোডিং, ডেবারিং এবং মান পরিদর্শন করার জন্য সহযোগী রোবটগুলির (কোবটস) সংহতকরণ আরও সাধারণ হয়ে উঠছে। এটি সম্পূর্ণরূপে স্বয়ংক্রিয়, "লাইট-আউট" উত্পাদন দিকে ধাক্কা দেয়, মেশিনগুলিকে ন্যূনতম মানব তদারকি সহ 24/7 চালানোর অনুমতি দেয়, মারাত্মকভাবে থ্রুপুট বৃদ্ধি করে এবং শ্রমের ব্যয় হ্রাস করে।

2. কৃত্রিম বুদ্ধিমত্তা (এআই) এবং মেশিন লার্নিং (এমএল) সংহতকরণ:

   • এআই এবং এমএল রিয়েল-টাইমে প্রক্রিয়াগুলি অনুকূল করে সিএনসিতে বিপ্লব ঘটাচ্ছে। এর মধ্যে রয়েছে:

     • ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ: এআই অ্যালগরিদমগুলি সরঞ্জাম পরিধান এবং সম্ভাব্য মেশিন ব্যর্থতার পূর্বাভাস দেওয়ার জন্য সেন্সর ডেটা (কম্পন, তাপমাত্রা, বিদ্যুৎ খরচ) বিশ্লেষণ করে আগে এগুলি ঘটে, প্র্যাকটিভ রক্ষণাবেক্ষণ সক্ষম করে এবং ব্যয়বহুল ডাউনটাইম হ্রাস করে।

     • সরঞ্জামপথ অপ্টিমাইজেশন: এআই উন্নত দক্ষতা, পৃষ্ঠের সমাপ্তি এবং সরঞ্জাম জীবনের জন্য এমনকি উপাদানগত পরিবর্তনের সাথে খাপ খাইয়ে নেওয়ার জন্য কাটিয়া পরামিতিগুলি (ফিড, গতি, কাট গভীরতা) অনুকূল করতে অতীতের মেশিনিং ডেটা বিশ্লেষণ করতে পারে।

     • স্বয়ংক্রিয় মানের নিয়ন্ত্রণ: এআই-চালিত ভিশন সিস্টেমগুলি রিয়েল-টাইমে ত্রুটিগুলি এবং বিচ্যুতি সনাক্তকরণ, প্রক্রিয়া পরিদর্শন করতে পারে।

3. ডিজিটাল যমজ প্রযুক্তি:

   • একটি "ডিজিটাল টুইন" তৈরি করা - শারীরিক সিএনসি মেশিনের একটি ভার্চুয়াল প্রতিরূপ এবং এর পুরো উত্পাদন প্রক্রিয়া - ট্র্যাকশন অর্জন করছে। এটি জন্য অনুমতি দেয়:

     • বিস্তৃত সিমুলেশন: সম্ভাব্য সংঘর্ষগুলি সনাক্ত করতে, সরঞ্জামপথগুলি অনুকূলিত করতে এবং শারীরিক সংস্থান গ্রহণ না করে বিভিন্ন কৌশল পরীক্ষা করার জন্য ভার্চুয়াল মেশিনিং সিমুলেশনগুলি চালানো।

     • রিয়েল-টাইম মনিটরিং এবং নিয়ন্ত্রণ: রিয়েল-টাইমে প্রকৃত মেশিনের পারফরম্যান্স পর্যবেক্ষণ করতে, সমস্যাগুলি নির্ণয় করতে এবং দূরবর্তীভাবে সামঞ্জস্য করতে ডিজিটাল টুইন ব্যবহার করে।

4. হাইব্রিড ম্যানুফ্যাকচারিং: অ্যাডিটিভ পূরণের সাবটেক্টিভ:

   • একটি গ্রাউন্ডব্রেকিং প্রবণতায় এমন মেশিনগুলি জড়িত যা অ্যাডিটিভ ম্যানুফ্যাকচারিং (3 ডি প্রিন্টিং) এবং একক প্ল্যাটফর্মে সিএনসি মেশিনিং ক্ষমতা বিয়োগ করে। এটি জন্য অনুমতি দেয়:

     • বিল্ডিং আপ এবং সমাপ্তি: সংযোজনমূলকভাবে একটি নিকট -নেট শেপ অংশটি তৈরি করা (উদাঃ, নির্দেশিত শক্তি ডিপোজিশন - ডিইডি এর মাধ্যমে) এবং তারপরে একই মেশিনে চূড়ান্ত সহনশীলতা এবং পৃষ্ঠের সমাপ্তিতে স্পষ্টভাবে এটি মেশিন করে।

     • মেরামত এবং বৈশিষ্ট্য সংযোজন: উপাদান যুক্ত করে এবং তারপরে এটি মেশিন করে, বা বিদ্যমান অংশগুলিতে জটিল বৈশিষ্ট্য যুক্ত করে জীর্ণ বা ক্ষতিগ্রস্থ উচ্চ-মূল্য উপাদানগুলি মেরামত করা। এটি উপাদান বর্জ্য হ্রাস করে এবং নতুন ডিজাইনের সম্ভাবনাগুলি খোলে।

5. উন্নত সংযোগ এবং আইওটি (জিনিস ইন্টারনেট):

   • সিএনসি মেশিনগুলি ক্রমবর্ধমানভাবে সংযুক্ত রয়েছে, কারখানার মেঝে এবং এর বাইরেও ডেটা ভাগ করে নিচ্ছে। এটি সক্ষম করে:

     • রিয়েল-টাইম পারফরম্যান্স মনিটরিং: অপারেটর এবং পরিচালকরা মেশিনের ব্যবহার, উত্পাদনশীলতা এবং স্বাস্থ্যের উপর লাইভ ডেটা অ্যাক্সেস করতে পারেন।

     • ডেটা চালিত সিদ্ধান্ত গ্রহণ: একত্রিত ডেটা থেকে অন্তর্দৃষ্টিগুলি উত্পাদন সময়সূচী, সংস্থান বরাদ্দ এবং অবিচ্ছিন্ন উন্নতি উদ্যোগকে অবহিত করতে পারে।

6. টেকসই উত্পাদন অনুশীলন:

   • শিল্পটি শক্তি-দক্ষ মেশিন ডিজাইন, উপাদান বর্জ্য হ্রাস করার জন্য অনুকূলিত কাটিয়া কৌশলগুলি, উন্নত কুল্যান্ট পরিস্রাবণ এবং পুনর্ব্যবহারযোগ্য সিস্টেমগুলি এবং আরও টেকসই কাটিয়া তরলগুলির ব্যবহার সহ আরও পরিবেশ-বান্ধব সমাধানের দিকে এগিয়ে চলেছে।

সফ্টওয়্যার এবং প্রোগ্রামিং

প্রতিটি সুনির্দিষ্টভাবে কাটা অংশের পিছনে রয়েছে পরিশীলিত সফ্টওয়্যারটির মাধ্যমে উত্পন্ন এবং পরিশোধিত নির্দেশাবলীর একটি সাবধানীভাবে তৈরি করা সেট। মাল্টি-অক্ষ সিএনসি মেশিনিংয়ের বিবর্তনটি অনির্বচনীয়ভাবে অগ্রগতির সাথে যুক্ত কম্পিউটার-সহায়ক ডিজাইন (সিএডি) এবং কম্পিউটার-সহায়ক উত্পাদন (সিএএম) সিএনসি প্রোগ্রামিংয়ের মৌলিক ভাষার পাশাপাশি সফ্টওয়্যার।

3-অক্ষ এবং 5-অক্ষ মেশিনের জন্য সিএডি/সিএএম সফ্টওয়্যার

ডিজিটাল ধারণা থেকে শারীরিক অংশে যাত্রা সিএডি এবং ক্যাম দিয়ে শুরু হয়।

• সিএডি (কম্পিউটার-সহায়ক ডিজাইন): এই সফ্টওয়্যারটি তৈরি করতে 2 ডি অঙ্কন এবং 3 ডি মডেল তৈরি করতে ব্যবহৃত হয়। আধুনিক সিএডি সিস্টেমগুলি জটিল জ্যামিতিগুলি ডিজাইন করার জন্য, মাত্রিক নির্ভুলতা নিশ্চিত করা এবং উত্পাদন প্রক্রিয়াটির জন্য মডেল প্রস্তুত করার জন্য শক্তিশালী সরঞ্জাম সরবরাহ করে। মাল্টি-অ্যাক্সিস মেশিনিংয়ের জন্য, সিএডি সফ্টওয়্যার অবশ্যই অত্যন্ত জটিলতর পৃষ্ঠ এবং জটিল সমাবেশগুলি পরিচালনা করতে সক্ষম হতে হবে।

• ক্যাম (কম্পিউটার-সহায়ক উত্পাদন): এখানেই সিএনসি মেশিনিংয়ের জন্য যাদুটি ঘটে। সিএএম সফ্টওয়্যার সিএডি-তে তৈরি 3 ডি মডেল নেয় এবং এটি মেশিন-পঠনযোগ্য নির্দেশাবলীতে অনুবাদ করে। সিএএম সফ্টওয়্যারটির মূল ফাংশনগুলির মধ্যে রয়েছে:

  • সরঞ্জামপথ জেনারেশন: সবচেয়ে সমালোচনামূলক ফাংশন, কাটিয়া সরঞ্জামটি সুনির্দিষ্ট রুটগুলি তৈরি করা উপাদানগুলি অপসারণ করতে অনুসরণ করবে। 3-অক্ষের জন্য, এই সরঞ্জামপথগুলি তুলনামূলকভাবে সোজা। 5-অক্ষের জন্য, সিএএম সফ্টওয়্যার অবশ্যই অত্যন্ত জটিল, সিঙ্ক্রোনাইজড টুলপথগুলি তৈরি করতে হবে যা পাঁচটি অক্ষকে সমন্বিত করে, মসৃণ গতি নিশ্চিত করে, অনুকূল কাটিয়া কোণ এবং দক্ষ উপাদান অপসারণ।

  • সরঞ্জাম গ্রন্থাগার পরিচালনা: বিভিন্ন কাটিয়া সরঞ্জামগুলির জন্য ডেটা সংরক্ষণ এবং পরিচালনা করা (ব্যাস, দৈর্ঘ্য, বাঁশি, উপকরণ ইত্যাদি)।

  • ফিড এবং গতি গণনা: স্পিন্ডলের সর্বোত্তম ঘূর্ণন গতি এবং যে হারে সরঞ্জামটি কাঙ্ক্ষিত পৃষ্ঠের সমাপ্তি এবং সরঞ্জাম জীবন অর্জনের জন্য উপাদানটির মাধ্যমে চলে যায় তার হার নির্ধারণ করে।

  • সংঘর্ষ সনাক্তকরণ: গুরুতরভাবে, বিশেষত 5-অক্ষের জন্য, সিএএম সফ্টওয়্যার কাটিয়া সরঞ্জাম, সরঞ্জাম ধারক, স্পিন্ডল, ওয়ার্কপিস এবং মেশিনের উপাদানগুলির মধ্যে সংঘর্ষগুলি সনাক্ত এবং প্রতিরোধের জন্য পুরো মেশিনিং প্রক্রিয়াটিকে অনুকরণ করে। এটি ব্যয়বহুল ক্ষতি রোধ করে এবং নিরাপদ অপারেশন নিশ্চিত করে।

  • পোস্ট-প্রসেসিং: সিএএম দ্বারা উত্পাদিত জেনেরিক টুলপথগুলি নির্দিষ্ট জি-কোড এবং এম-কোড উপভাষায় রূপান্তরিত হয় যা একটি নির্দিষ্ট সিএনসি মেশিনের নিয়ামক বুঝতে পারে। এটি একটি অত্যন্ত বিশেষায়িত এবং সমালোচনামূলক ফাংশন, কারণ একটি দুর্বল কনফিগার করা পোস্ট-প্রসেসর মেশিনের ত্রুটি বা সাবপটিমাল পারফরম্যান্সের দিকে নিয়ে যেতে পারে।

5-অক্ষের যন্ত্রের জন্য , সিএএম সফ্টওয়্যার ক্ষমতা অবশ্যই ব্যতিক্রমীভাবে উন্নত হতে হবে। এটির জন্য অ্যালগরিদম প্রয়োজন যা একযোগে আন্দোলন পরিচালনা করতে পারে, স্বয়ংক্রিয়ভাবে সর্বোত্তম ব্যস্ততার জন্য সরঞ্জামটি ঝুঁকতে পারে এবং একটি অত্যন্ত গতিশীল পরিবেশে দৃ ust ় সংঘর্ষ এড়ানো সরবরাহ করে। অটোডেস্ক ফিউশন 360, সিমেন্স এনএক্স, মাস্টারক্যাম, হাইপারমিল এবং এজক্যামের মতো শীর্ষস্থানীয় সিএএম সফ্টওয়্যার সমাধানগুলি উচ্চ-পারফরম্যান্স মাল্টি-অক্ষ প্রোগ্রামিংয়ের জন্য বিশেষভাবে ডিজাইন করা ডেডিকেটেড মডিউল এবং বৈশিষ্ট্যগুলি সরবরাহ করে।

সিএনসি প্রোগ্রামিং ভাষা (জি-কোড এবং এম-কোড)

সর্বনিম্ন স্তরে, সিএনসি মেশিনগুলি একটি স্ট্যান্ডার্ডাইজড, তবুও প্রায়শই মেশিন-নির্দিষ্ট, প্রোগ্রামিং ভাষার মাধ্যমে যোগাযোগ করে প্রাথমিকভাবে সমন্বিত জি-কোড এবং এম-কোড .

• জি-কোড (জ্যামিতিক কোড): এটি মূল ভাষা যা মেশিনের জ্যামিতিক গতিবিধি নির্দেশ করে। জি-কোডগুলি মেশিনটি বলুন কোথায় সরানো, কত দ্রুত , এবং কি পথ বরাবর । উদাহরণগুলির মধ্যে রয়েছে:

  • G00 : দ্রুত ট্র্যাভার্স (কাটা ছাড়াই সর্বাধিক গতিতে সরান)।

  • জি 01 : লিনিয়ার ইন্টারপোলেশন (একটি নির্দিষ্ট ফিড হারে একটি সরলরেখায় সরান)।

  • জি 02 / জি 03 : বৃত্তাকার ইন্টারপোলেশন (একটি ঘড়ির কাঁটার দিকে/পাল্টা-ক্লকওয়াইজ আর্কে সরান)।

  • জি 90 / জি 91 : পরম/বর্ধিত অবস্থান।

  • অন্যান্য জি-কোডগুলি বিমান নির্বাচন, কাটার ক্ষতিপূরণ এবং ক্যানড চক্রের মতো দিকগুলি নিয়ন্ত্রণ করে (ড্রিলিং, ট্যাপিং ইত্যাদির জন্য প্রাক-প্রোগ্রামযুক্ত ক্রম)।

• এম-কোড (বিবিধ কোড): এই কোডগুলি মেশিনের সহায়ক ফাংশনগুলি নিয়ন্ত্রণ করে যা সরাসরি সরঞ্জাম চলাচলের সাথে সম্পর্কিত নয়। এম-কোডগুলি মেশিনটি বলে কি করতে। উদাহরণগুলির মধ্যে রয়েছে:

  • M03 / এম 04 : স্পিন্ডল চালু (ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীতে)।

  • এম 05 : স্পিন্ডল স্টপ।

  • এম 06 : সরঞ্জাম পরিবর্তন।

  • M08 / M09 : কুল্যান্ট চালু/বন্ধ।

  • এম 30 : প্রোগ্রাম শেষ এবং পুনরায় সেট করুন।

সিএএম সফ্টওয়্যার স্বয়ংক্রিয়ভাবে এই কোডগুলির বেশিরভাগ অংশ তৈরি করে, একটি দক্ষ সিএনসি প্রোগ্রামার এখনও জি-কোড এবং এম-কোডগুলি ডিবাগ প্রোগ্রামগুলি, দক্ষতা অনুকূল করতে এবং দোকানের মেঝেতে ম্যানুয়াল সম্পাদনাগুলি বোঝে। মাল্টি-অক্ষ মেশিনগুলির জন্য, উত্পন্ন জি-কোডের নিখুঁত ভলিউম এবং জটিলতা অপরিসীম হতে পারে, উন্নত সিএএম সফ্টওয়্যার এবং দৃ ust ় পোস্ট-প্রসেসরদের উপর নির্ভরতা একেবারে সমালোচিত করে তোলে।

সিমুলেশন এবং অপ্টিমাইজেশন সরঞ্জাম

মাল্টি-অক্ষ সিএনসি মেশিনিংয়ের সাথে সম্পর্কিত জটিলতা এবং ব্যয় দেওয়া, সিমুলেশন এবং অপ্টিমাইজেশন সরঞ্জামগুলি আর বিলাসিতা নয় তবে প্রয়োজনীয় জিনিস।

• সিএনসি সিমুলেশন সফ্টওয়্যার: এই সফ্টওয়্যারটি উত্পন্ন জি-কোড নেয় এবং মেশিনিং প্রক্রিয়াটির ভার্চুয়াল উপস্থাপনা তৈরি করে। এটি প্রোগ্রামার এবং অপারেটরদের অনুমতি দেয়:

  • সরঞ্জামপথগুলি যাচাই করুন: দৃশ্যত নিশ্চিত করুন যে সরঞ্জামটি উদ্দেশ্যযুক্ত পথটি অনুসরণ করছে।

  • সংঘর্ষগুলি সনাক্ত করুন: প্রকৃত মেশিনে হওয়ার আগে সরঞ্জাম, ধারক, ওয়ার্কপিস, ফিক্সচার এবং মেশিনের উপাদানগুলির মধ্যে সম্ভাব্য ক্র্যাশগুলি সনাক্ত করুন। এটি 5-অক্ষের ক্রিয়াকলাপের জন্য গুরুত্বপূর্ণ যেখানে জটিল আন্দোলনগুলি সংঘর্ষের ঝুঁকি উল্লেখযোগ্যভাবে বৃদ্ধি করে।

  • গেজ/আন্ডারকাটগুলির জন্য পরীক্ষা করুন: নিশ্চিত করুন যে প্রোগ্রামটি দুর্ঘটনাক্রমে খুব বেশি উপাদান অপসারণ করে না বা অযাচিত উপাদান ছেড়ে দেয় না।

  • উপাদান অপসারণ বিশ্লেষণ: কীভাবে অংশটি মেশিনিংয়ের পর্যায়ে বিকশিত হয় তা দেখুন।

  • প্রাইভ-আউট সময় হ্রাস করুন: প্রক্রিয়াটি পুরোপুরি অনুকরণের মাধ্যমে কার্যত, মেশিনে ব্যয়বহুল এবং সময়সাপেক্ষ শারীরিক "শুকনো রান" বা "প্রাইভ-আউটস" এর প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস পেয়েছে, যার ফলে দ্রুত উত্পাদন শুরু হতে পারে।

  • শীর্ষস্থানীয় সিমুলেশন সরঞ্জামগুলিতে প্রায়শই "ডিজিটাল টুইন" ক্ষমতাগুলির মতো বৈশিষ্ট্য অন্তর্ভুক্ত থাকে, যেখানে ভার্চুয়াল মেশিনটি প্রকৃত মেশিনের গতিবিজ্ঞান এবং আচরণের যথাযথভাবে নকল করে।

• অপ্টিমাইজেশন সরঞ্জাম: এই সরঞ্জামগুলি কেবল কোড যাচাইয়ের বাইরে চলে যায়; তারা সক্রিয়ভাবে এটি উন্নত করার চেষ্টা করে।

  • ফিড রেট অপ্টিমাইজেশন: সরঞ্জামের জীবন এবং পৃষ্ঠের সমাপ্তি নিশ্চিত করার সময় উপাদান অপসারণ সর্বাধিক করতে উপাদান ব্যস্ততা এবং সরঞ্জাম লোডের ভিত্তিতে ফিডের হারগুলি স্বয়ংক্রিয়ভাবে সামঞ্জস্য করুন। এটি চক্রের সময়কে উল্লেখযোগ্যভাবে হ্রাস করতে পারে।

  • বায়ু কাটা হ্রাস: দক্ষতার উন্নতি করতে অ-কাটা চলাচলগুলি (যেখানে সরঞ্জামটি বায়ুর মধ্য দিয়ে চলেছে) হ্রাস করুন।

  • মসৃণ গতি উত্পাদন: 5-অক্ষের জন্য, মসৃণ, অবিচ্ছিন্ন গতি নিশ্চিত করার জন্য সরঞ্জামপথগুলি অনুকূল করা, যা মেশিন পরিধান হ্রাস করে এবং পৃষ্ঠের গুণমানকে উন্নত করে।

সংক্ষেপে, পরিশীলিত সফ্টওয়্যার ইকোসিস্টেমকে সিএডি, সিএএম, প্রোগ্রামিং ভাষা এবং সিমুলেশন/অপ্টিমাইজেশন সরঞ্জামগুলি অন্তর্ভুক্ত করে বৌদ্ধিক ইঞ্জিন ড্রাইভিং মাল্টি-অক্ষ সিএনসি মেশিনিং। অংশগুলি আরও জটিল হয়ে ওঠে এবং উত্পাদন দাবিগুলি তীব্র হয়ে ওঠে, এই সফ্টওয়্যার সমাধানগুলিতে অবিচ্ছিন্ন উদ্ভাবন কী সম্ভব তার সীমানা ঠেকানোর জন্য গুরুত্বপূর্ণ থাকবে
