কিভাবে 5-অক্ষ কাটিং আধুনিক ছাঁচ নকশা রূপান্তর করে?
ছাঁচ নকশা সীমাবদ্ধ 2D ব্লুপ্রিন্ট থেকে উচ্চ-নির্ভুলতায় রূপান্তরিত হয়েছে 5-অক্ষ CNC কাটিয়া , একটি শিফট যা নির্মাতাদের একটি একক সেটআপের সাথে জটিল, জৈব জ্যামিতি তৈরি করতে দেয়। কাজে লাগিয়ে যুগপত বহু-অক্ষ আন্দোলন , 5-অক্ষ প্রযুক্তি ঐতিহ্যগত 3-অক্ষ মিলিংয়ের জ্যামিতিক সীমাবদ্ধতা দূর করে, উৎপাদনের সীসা সময় 30-50% হ্রাস করে এবং পৃষ্ঠের ফিনিস গুণমানকে উল্লেখযোগ্যভাবে উন্নত করে।
ডিজিটাল যুগে ছাঁচ নকশা কি?
আধুনিক উৎপাদনে, ছাঁচ নকশা একটি জটিল প্রকৌশল পর্যায় যেখানে ইনজেকশন ছাঁচনির্মাণ বা ঢালাইয়ের মাধ্যমে নির্দিষ্ট অংশ তৈরি করার জন্য একটি নেতিবাচক গহ্বর তৈরি করা হয়। ঐতিহ্যগতভাবে, এই প্রক্রিয়াটি 2D অঙ্কনের উপর নির্ভর করত যার জন্য ব্যাপক ম্যানুয়াল ব্যাখ্যা এবং একাধিক মেশিন পুনঃ-পজিশনিং প্রয়োজন।
আজ, উন্নত ছাঁচ নকশা ব্যবহার করে CকD (কম্পিউটার-এইডেড ডিজাইন) 3D মডেল তৈরি করতে যা সরাসরি CNC মেশিনের জটিল টুলপাথে অনুবাদ করা হয়। এই ডিজিটাল থ্রেডটি নিশ্চিত করে যে চূড়ান্ত শারীরিক ছাঁচটি ডিজাইনের অভিপ্রায়ের একটি সঠিক গাণিতিক প্রতিরূপ।
ঐতিহ্যগত 2D এবং 3-অক্ষ পদ্ধতির সীমাবদ্ধতা
মাল্টি-অক্ষ প্রযুক্তির ব্যাপক গ্রহণের আগে, ফ্ল্যাট ডিজাইন থেকে ফিজিক্যাল মোল্ডে যাওয়ার সময় প্রকৌশলীরা উল্লেখযোগ্য "দ্য ট্রান্সলেশন গ্যাপ"-এর মুখোমুখি হন। ঐতিহ্যগত পদ্ধতিগুলি প্রায়ই এর সাথে লড়াই করে:
- আন্ডারকাট: যে বৈশিষ্ট্যগুলি শুধুমাত্র X, Y, এবং Z অক্ষগুলিতে চলমান একটি টুল দ্বারা পৌঁছানো যায় না৷
- গভীর গহ্বর: কাত করার ক্ষমতা ছাড়াই একটি ছাঁচের গভীরে পৌঁছানোর সময় স্ট্যান্ডার্ড সরঞ্জামগুলি প্রায়শই কম্পন করে বা ভেঙে যায়।
- ম্যানুয়াল বেঞ্চিং: 3-অক্ষ মেশিন থেকে দুর্বল পৃষ্ঠ সমাপ্তি প্রায়ই ঘন্টা প্রয়োজন ম্যানুয়াল পলিশিং (বেঞ্চিং নামেও পরিচিত) প্রয়োজনীয় মসৃণতা অর্জন করতে।
প্রযুক্তিগত সংজ্ঞা: জটিল জ্যামিতি জটিল অংশের বৈশিষ্ট্যগুলি উল্লেখ করুন - যেমন খাড়া উল্লম্ব দেয়াল, গভীর পাঁজর এবং নন-ইউনিফর্ম র্যাশনাল বি-স্প্লাইন (NURBS) সারফেস- যার জন্য বিভিন্ন কোণ থেকে ওয়ার্কপিসের কাছে যাওয়ার জন্য কাটার সরঞ্জামের প্রয়োজন হয়।
কেন 5-অক্ষ কাটিং জটিলতার সমাধান
দিকে বিবর্তন 5-অক্ষ কাটিং আমরা কিভাবে যোগাযোগ একটি দৃষ্টান্ত পরিবর্তন প্রতিনিধিত্ব করে ছাঁচ নকশা . 3-অক্ষ মেশিনের বিপরীতে, 5-অক্ষ কেন্দ্রগুলি একটি টুল বা একটি অংশকে পাঁচটি ভিন্ন অক্ষের উপর একই সাথে স্থানান্তরিত করে (X, Y, Z, প্লাস A এবং B ঘূর্ণনশীল অক্ষ)।
| বৈশিষ্ট্য | ঐতিহ্যগত 3-অক্ষ | উন্নত 5-অক্ষ |
|---|---|---|
| সেটআপ সময় | বিভিন্ন কোণের জন্য একাধিক সেটআপ প্রয়োজন। | একক সেটআপ সমস্ত মুখের জন্য মেশিনিং। |
| টুলের দৈর্ঘ্য | গভীর নাগালের জন্য দীর্ঘ, নমনীয় সরঞ্জাম প্রয়োজন। | সংক্ষিপ্ত, কঠোর সরঞ্জাম মাথা কাত করে ব্যবহার করা হয়। |
| সারফেস ফিনিশ | স্টেপ-মার্কগুলি প্রায়শই বক্ররেখায় দৃশ্যমান। | সুপিরিয়র ফিনিস ধ্রুবক টুল যোগাযোগ বিন্দু কারণে. |
| নির্ভুলতা | পার্ট রি-ক্ল্যাম্পিংয়ের সময় ত্রুটির ঝুঁকি। | উচ্চ নির্ভুলতা যেমন অংশ স্থির থাকে। |
প্রযুক্তিগত সংজ্ঞা: যুগপত 5-অক্ষ যন্ত্র এটি এমন একটি প্রক্রিয়া যেখানে CNC মেশিনটি ক্রমাগতভাবে টুলটির স্থিতিবিন্যাস সামঞ্জস্য করে যাতে এটিকে পুরো কাটা জুড়ে অংশ পৃষ্ঠে লম্বভাবে (বা একটি নির্দিষ্ট সর্বোত্তম কোণে) রাখা হয়।
বিবর্তন: ব্লুপ্রিন্ট থেকে "লাইভ" জ্যামিতি পর্যন্ত
5-অক্ষ প্রযুক্তিতে রূপান্তর কার্যকরভাবে "উৎপাদনের জন্য নকশা" শেকলগুলিকে সরিয়ে দিয়েছে যা একসময় প্রকৌশলীদের সীমাবদ্ধ ছিল। আমরা আর কোন মেশিনের উপর ভিত্তি করে ছাঁচ ডিজাইন করছি না পারে নাগাল, বরং কি শেষ ব্যবহার পণ্য প্রয়োজন হতে
- 2D যুগ: সমতল বিভাজন লাইন এবং সাধারণ জ্যামিতিতে ফোকাস করা হয়েছে।
- 3D/3-অক্ষ যুগ: প্রবর্তিত গভীরতা, কিন্তু জটিল বিবরণের জন্য "ইলেক্ট্রোড" এবং ইডিএম (ইলেক্ট্রিক্যাল ডিসচার্জ মেশিনিং) প্রয়োজন।
- 5-অক্ষ যুগ: সক্ষম করে উচ্চ গতির মেশিনিং (এইচএসএম) শক্ত ইস্পাত, জৈব আকার এবং গভীর গহ্বর সরাসরি মিলিত করার অনুমতি দেয়।
লেখক সম্পর্কে
বাইফু ওভার সহ একজন সিনিয়র ম্যানুফ্যাকচারিং ইঞ্জিনিয়ার টুল এবং ডাই ডিজাইনে 12 বছরের অভিজ্ঞতা . একটি পেশাদার প্রকৌশলী (PE) লাইসেন্স ধারণ এবং প্রত্যয়িত উন্নত CAM প্রোগ্রামিং , তারা টায়ার 1 স্বয়ংচালিত সরবরাহকারীদের জন্য 5-অক্ষের কর্মপ্রবাহের বাস্তবায়ন তদারকি করেছে। Baifu একটি ঘন ঘন অবদানকারী ইন্টারন্যাশনাল জার্নাল অফ মোল্ড অ্যান্ড ডাই এক্সিলেন্স এবং এর একজন সদস্য সোসাইটি অফ ম্যানুফ্যাকচারিং ইঞ্জিনিয়ার্স (এসএমই) .

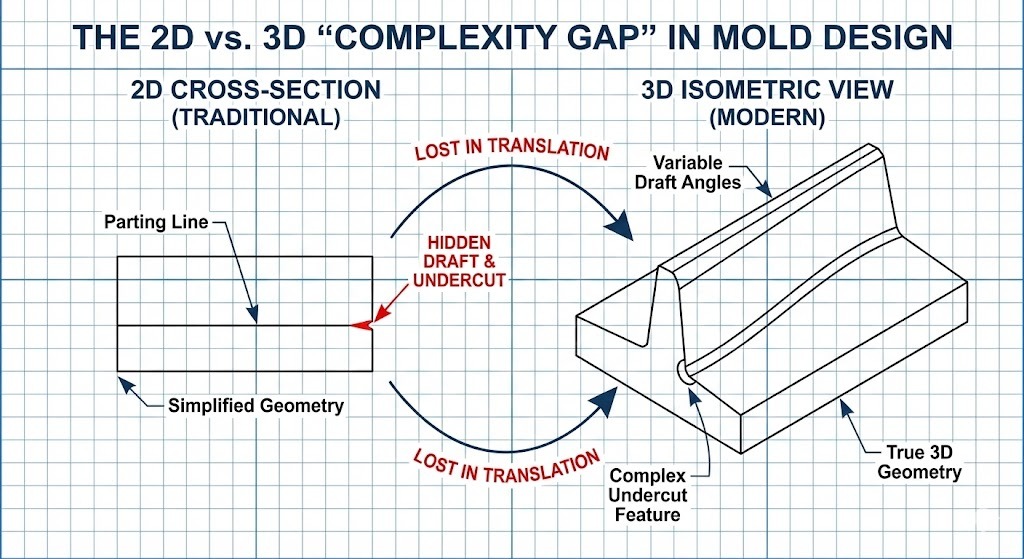

ব্যবধান পূরণ: কেন 2D ডিজাইন এবং 3-অক্ষ পদ্ধতিগুলি ছোট হয়ে যায়
যখন ছাঁচ নকশা মৌলিক বিষয়গুলি 2D খসড়ার উপর নির্মিত হয়েছিল, "জৈব" এবং উচ্চ-কার্যকারিতা পণ্যগুলির ক্রমবর্ধমান চাহিদা ফ্ল্যাট-প্লেন চিন্তার সীমাবদ্ধতাকে উন্মোচিত করেছে। একটি প্রতিযোগিতামূলক বাজারে, ঐতিহ্যগত 2D-কেন্দ্রিক কর্মপ্রবাহের উপর নির্ভর করা একটি "জটিলতা সিলিং" তৈরি করে যা উদ্ভাবনকে বাধা দেয় এবং খরচ বাড়ায়।
2D ছাঁচ ডিজাইনের প্রাথমিক সীমাবদ্ধতাগুলি কী কী?
প্রথাগত ছাঁচ নকশা সাধারণত 2D লেআউট দিয়ে শুরু হয় যা বিভাজন লাইন, গেটের অবস্থান এবং কুলিং চ্যানেলগুলিকে সংজ্ঞায়িত করে। যাইহোক, এই সমতল উপস্থাপনাগুলিকে একটি ত্রিমাত্রিক ভৌত বস্তুতে অনুবাদ করা বেশ কিছু জটিল বাধার পরিচয় দেয়:
- স্থানিক ভুল ব্যাখ্যা: বাঁকা পৃষ্ঠগুলির জটিল ছেদগুলি 2D তে কল্পনা করা কঠিন, যার ফলে ডিজাইনের ত্রুটিগুলি দেখা যায় যা প্রায়শই শুধুমাত্র শারীরিক যন্ত্রের পর্যায়ে আবিষ্কৃত হয়।
- "ইলেক্ট্রোড" বটলনেক: 2D-চালিত 3-অক্ষ পরিবেশে, তীক্ষ্ণ অভ্যন্তরীণ কোণ এবং গভীর, সরু পাঁজর সরাসরি মিল করা যায় না। ডিজাইনারদের সেকেন্ডারি ডিজাইন করতে হবে EDM ইলেক্ট্রোড (তামা বা গ্রাফাইট সরঞ্জাম) ইস্পাত আকারে "বার্ন" করতে, সময়সূচীতে দিন বা সপ্তাহ যোগ করে।
- জ্যামিতিক অসঙ্গতি: 2D ডিজাইনে প্রায়শই পরিবর্তনশীল খসড়া কোণের ডেটার অভাব থাকে, যা জটিল প্লাস্টিকের অংশগুলি পরিষ্কার করার জন্য অপরিহার্য।
উন্নত মেশিনিং টেকনিকের উত্থান
এই সীমাবদ্ধতাগুলি কাটিয়ে উঠতে, শিল্পটি একটি সমন্বিত দিকে স্থানান্তরিত হয়েছে CAD/CAM/CNC বাস্তুতন্ত্র এই বিবর্তনটি উচ্চতর নির্ভুলতার প্রয়োজনীয়তার দ্বারা চালিত হয় এবং যাকে একসময় "আন-মেশিনেবল" হিসাবে বিবেচনা করা হত তা তৈরি করার ক্ষমতা।
1. CNC মেশিনিং এবং ডিজিটাল টুইন
সরানো সিএনসি (কম্পিউটার সংখ্যাগত নিয়ন্ত্রণ) মেশিনিং 2D সীমাবদ্ধতা থেকে প্রথম বাস্তব বিরতির জন্য অনুমোদিত. ব্যবহার করে a ডিজিটাল টুইন ছাঁচের একটি ভার্চুয়াল প্রতিরূপ—ডিজাইনাররা স্টিলের একটি চিপ সরানোর আগে কাটার প্রক্রিয়াটি অনুকরণ করতে পারে।
2. মাল্টি-অক্সিস মেশিনিং: 3 2 কৌশল
সম্পূর্ণ একযোগে 5-অক্ষ কাটিং মানক হয়ে ওঠার আগে, অনেক দোকান গ্রহণ করেছিল 3 2 মেশিনিং (এছাড়াও ইন্ডেক্সড 5-অক্ষ নামে পরিচিত)।
- এটি কিভাবে কাজ করে: মেশিনটি একটি নির্দিষ্ট কোণে (2টি অক্ষ) অংশটিকে লক করে এবং তারপরে স্ট্যান্ডার্ড 3-অক্ষ মিলিং সঞ্চালন করে।
- সুবিধা: এটি টুলটিকে এমন মুখগুলিতে পৌঁছানোর অনুমতি দেয় যেগুলি আগে অ্যাক্সেসযোগ্য ছিল না, যদিও এটির জন্য এখনও টুলটিকে থামাতে এবং অভিযোজনের মধ্যে শুরু করতে হবে।
3. পরিপূরক প্রযুক্তি: EDM এবং লেজার
এমনকি উন্নত মিলিংয়ের সাথেও, অন্যান্য কৌশলগুলি আধুনিকতায় সহায়ক ভূমিকা পালন করে ছাঁচ নকশা :
- ইডিএম (ইলেক্ট্রিক্যাল ডিসচার্জ মেশিনিং): অত্যন্ত সূক্ষ্ম বিবরণ বা শক্ত সামগ্রীর জন্য ব্যবহৃত হয় যেখানে যান্ত্রিক কাটা অসম্ভব।
- লেজার টেক্সচারিং: সরাসরি ছাঁচের 3D পৃষ্ঠে সুনির্দিষ্ট দানা এবং নিদর্শন প্রয়োগ করতে রাসায়নিক এচিং প্রতিস্থাপন করে।
মূল প্রযুক্তিগত শর্তাদি সংজ্ঞায়িত করা
- খসড়া কোণ: ছাঁচের উল্লম্ব দেয়ালে দেওয়া টেপারের মাত্রা যাতে ছাঁচে তৈরি অংশ সহজে সরানো যায়।
- আন্ডারকাট: একটি ছাঁচের নকশার একটি বৈশিষ্ট্য যা অংশটিকে সরাসরি বের হওয়া থেকে বাধা দেয়, সাধারণত "স্লাইড" বা "উত্তোলকদের" পথের বাইরে সরে যেতে হয়।
- টুলপথ: ছাঁচ ব্লক থেকে উপাদান অপসারণ করার জন্য কাটিয়া টুল অনুসরণ করে গণনা করা পথ।
কর্মপ্রবাহ দক্ষতা তুলনা
| পর্যায় | প্রথাগত 2D/3-Axis | আধুনিক 3D/5-অক্ষ |
|---|---|---|
| নকশা অভিপ্রায় | টুল অ্যাক্সেস দ্বারা সীমিত. | অংশ কর্মক্ষমতা দ্বারা চালিত. |
| উত্পাদন গতি | একাধিক সেটআপের কারণে ধীর। | ক্রমাগত কাটার কারণে দ্রুত। |
| টুলিং খরচ | উচ্চ (কাস্টম ইলেক্ট্রোড প্রয়োজন)। | কম (মানক, ছোট মিল ব্যবহার করে)। |
| সারফেস সামঞ্জস্য | পরিবর্তনশীল (ম্যানুয়াল পলিশিং প্রয়োজন)। | ইউনিফর্ম (মেশিন-নিখুঁত ফিনিস)। |
গভীর ডুব: কিভাবে 5-অক্ষ কাটিং মাস্টার জটিল ছাঁচ জ্যামিতি
5-অক্ষ কাটিং একটি বিয়োগমূলক উত্পাদন প্রক্রিয়া যেখানে একটি সিএনসি মেশিন একটি কাটিং টুল বা ওয়ার্কপিসকে একই সাথে পাঁচটি ভিন্ন অক্ষ জুড়ে নিয়ে যায়। ইন ছাঁচ নকশা , এই প্রযুক্তিটি স্পিন্ডেলকে জটিল, বাঁকা পৃষ্ঠের উপর লম্বভাবে থাকার অনুমতি দেয়, যা গভীর গহ্বর, খাড়া দেয়াল এবং জটিল আন্ডারকাট তৈরি করতে সক্ষম করে যা স্ট্যান্ডার্ড 3-অক্ষ সরঞ্জামের সাথে পৌঁছানো শারীরিকভাবে অসম্ভব।
কিভাবে 5-অক্ষ মেশিন কাজ করে?
যখন a standard 3-axis machine moves along the X, Y, এবং Z রৈখিক অক্ষ, একটি 5-অক্ষ যন্ত্র দুটি ঘূর্ণন অক্ষ যোগ করে (সাধারণত হিসাবে উল্লেখ করা হয় ক এবং বি , বা A এবং C )
- রৈখিক অক্ষ (X, Y, Z): টুলটি বাম/ডানে, সামনে/পেছনে এবং উপরে/নীচে সরান।
- ঘূর্ণন অক্ষ (A, B, C): পদ্ধতির কোণ পরিবর্তন করতে টুল বা টেবিলটিকে কাত করুন বা ঘোরান।
সমস্ত পাঁচটি নড়াচড়া সমন্বয় করে, মেশিনটি ছাঁচের জ্যামিতির চারপাশে কাটার সরঞ্জামটিকে "মোড়ানো" করতে পারে। এটি নিশ্চিত করে যে টুলের টিপটি সর্বদা সবচেয়ে কার্যকরী কাটিং পজিশনে থাকে, আকৃতিটি যতই জৈব বা অনিয়মিত হোক না কেন।
ছাঁচ তৈরিতে 5-অক্ষ কাটার শীর্ষ 3টি সুবিধা
প্রাথমিক কারণ প্রকৌশলীরা উল্লেখ করেন ছাঁচ নকশা 5-অক্ষের উত্পাদনের জন্য 3-অক্ষের মেশিনগুলি মেলে না এমন নির্ভুলতা এবং দক্ষতার স্তর অর্জন করা।

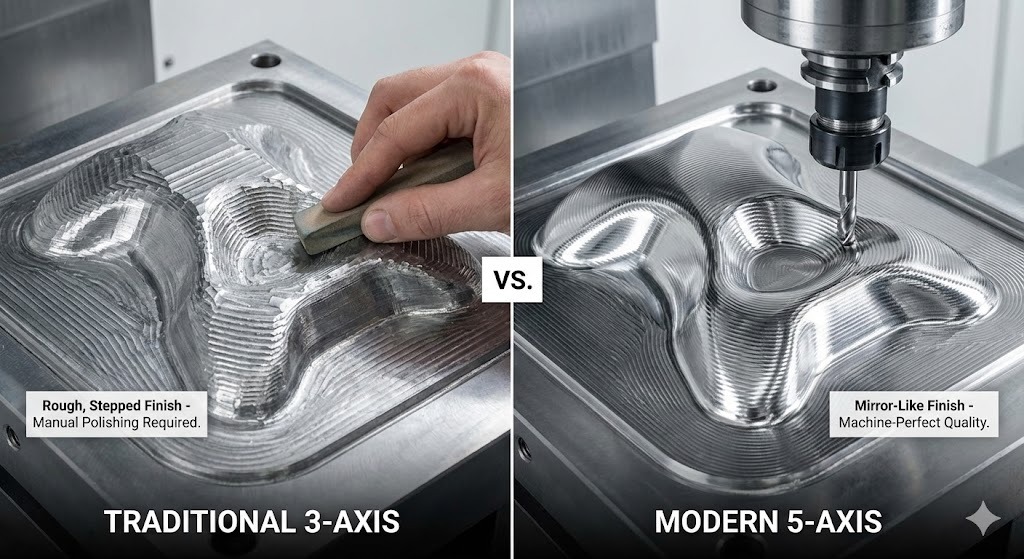

1. সুপিরিয়র সারফেস ফিনিশ এবং "স্ক্যালপ" কন্ট্রোল
একটি 3-অক্ষ মেশিনে, একটি বাঁকা পৃষ্ঠ কাটার ফলে "সিঁড়ি-ধাপ" হয়। এটি ঠিক করতে, শ্রমিকদের ঘন্টা ব্যয় করতে হবে ম্যানুয়াল বেঞ্চিং (মসৃণতা)। একটি 5-অক্ষ মেশিন একটি ধ্রুবক বজায় রাখার জন্য টুলটিকে কাত করে কাসপ উচ্চতা (বা স্ক্যালপ উচ্চতা), যার ফলে পৃষ্ঠটি এত মসৃণ হয় যে এটি প্রায়শই শূন্য পোস্ট-প্রসেসিংয়ের প্রয়োজন হয়।
2. নাগালযোগ্যতা এবং সংক্ষিপ্ত টুল অনমনীয়তা
ঐতিহ্যগত মিলিংয়ে, গভীর গহ্বরে পৌঁছানোর জন্য একটি খুব দীর্ঘ, পাতলা হাতিয়ার প্রয়োজন। দীর্ঘ সরঞ্জাম প্রবণ হয় বকবক (কম্পন), যা ছাঁচের নির্ভুলতা নষ্ট করে।
- 5-অক্ষ সমাধান: মেশিন মাথা বা টেবিল কাত, অনুমতি দেয় a সংক্ষিপ্ত, অনমনীয় টুল একটি কোণে গভীর এলাকায় পৌঁছানোর জন্য।
- ফলাফল: দ্রুত কাটিয়া গতি এবং উল্লেখযোগ্যভাবে উচ্চ মাত্রিক নির্ভুলতা.
3. একাধিক সেটআপ নির্মূল
প্রথাগতly, a complex mold had to be stopped, unclamped, rotated, and reclamped to machine different faces.
- "একক সেটআপ" সুবিধা: 5-অক্ষ মেশিনগুলি এক সাথে প্রায় পুরো ছাঁচ শেষ করে। এটি "স্ট্যাক-আপ ত্রুটিগুলি" দূর করে - ছোটখাটো ভুল যা প্রতিবার একজন মানুষ অংশ স্পর্শ করার সময় ঘটে।
যুগপত 5-অক্ষ বনাম 3 2 মেশিনিং
জন্য এটি গুরুত্বপূর্ণ ছাঁচ নকশা পেশাদাররা এই দুটি মোডের মধ্যে পার্থক্য করতে পারেন:
| পদ্ধতি | আন্দোলন | এর জন্য সবচেয়ে ভালো ব্যবহৃত… |
|---|---|---|
| 3 2 (পজিশনাল) | মেশিন একটি কোণে কাত হয়, লক করে, তারপর কেটে দেয়। | একটি ব্লকের বিভিন্ন দিকে সমতল মুখ। |
| যুগপত 5-অক্ষ | কাটার সময় সমস্ত 5টি অক্ষ একই সময়ে সরে যায়। | জৈব আকার , টারবাইন ব্লেড, এবং জটিল স্বয়ংচালিত আলো হাউজিং। |
প্রযুক্তিগত সংজ্ঞা
- আন্ডারকাট: একটি ছাঁচের একটি recessed এলাকা যা একটি উল্লম্ব টুল থেকে "লুকানো" হয়। 5-অক্ষ টিল্টিং টুলটিকে এই লেজগুলির "নীচে পৌঁছাতে" অনুমতি দেয়।
- স্টেপ-ওভার: দুটি সংলগ্ন টুল পাস মধ্যে দূরত্ব. 5-অক্ষ একটি মসৃণ ফিনিশ বজায় রাখার সময় বড় স্টেপ-ওভারের জন্য অনুমতি দেয়।
- এককতা: একটি গাণিতিক বিন্দু যেখানে মেশিনের ঘূর্ণন অক্ষগুলি এমনভাবে সারিবদ্ধ হয় যা আন্দোলনের ত্রুটি সৃষ্টি করতে পারে; আধুনিক CAM সফ্টওয়্যার স্বয়ংক্রিয়ভাবে এই পয়েন্টগুলিকে "পরিকল্পনা করে"।
বাস্তব-বিশ্বের প্রভাব: ছাঁচ তৈরিতে 5-অক্ষ কাটার প্রয়োগ
আধুনিকতায় ছাঁচ নকশা , 5-অক্ষ কাটা এখন আর একটি বিলাসিতা নয়-এটি শিল্পের জন্য একটি কার্যকরী প্রয়োজনীয়তা যা চরম নির্ভুলতা এবং জৈব আকারের দাবি করে। সরঞ্জামগুলিকে গভীর গহ্বরে পৌঁছানোর এবং সর্বোত্তম যোগাযোগের কোণগুলি বজায় রাখার অনুমতি দিয়ে, এই প্রযুক্তি জীবন রক্ষাকারী মেডিকেল ডিভাইস থেকে উচ্চ-কার্যকারিতা স্বয়ংচালিত উপাদান পর্যন্ত সমস্ত কিছুর উত্পাদন ক্ষমতা দেয়।
টপ ইন্ডাস্ট্রিজ কিভাবে 5-অক্ষ ছাঁচ ডিজাইনের সুবিধা পায়
বিভিন্ন সেক্টর 5-অক্ষ প্রযুক্তি ব্যবহার করে নির্দিষ্ট জ্যামিতিক চ্যালেঞ্জগুলি সমাধান করতে যা ঐতিহ্যগত 3-অক্ষ মিলিং মোকাবেলা করতে পারে না।
1. স্বয়ংচালিত: বায়ুগতিবিদ্যা এবং আলো
আধুনিক যানবাহনগুলি জ্বালানী দক্ষতা এবং নান্দনিকতার জন্য জটিল, প্রবাহিত বক্ররেখার উপর নির্ভর করে।
- মূল আবেদন: হেডলাইট এবং টেললাইট ছাঁচ . এর জন্য "হীরা-ফিনিশ" অপটিক্যাল পৃষ্ঠতল এবং জটিল অভ্যন্তরীণ প্রতিফলক প্রয়োজন।
- 5-অক্ষের সুবিধা: সক্ষম করে the machining of large, deep-cavity molds for bumpers and dashboards in a একক সেটআপ , সমগ্র অংশ জুড়ে নিখুঁত প্রান্তিককরণ নিশ্চিত করা।
2. চিকিৎসা: রোগী-নির্দিষ্ট ইমপ্লান্ট
চিকিৎসা ক্ষেত্রের প্রয়োজন জৈব-সঙ্গতিপূর্ণ অংশ যা মানবদেহের অনিয়মিত, "অ-জ্যামিতিক" আকারের সাথে মেলে।
- মূল আবেদন: অর্থোপেডিক ইমপ্লান্ট (নিতম্ব, হাঁটু) এবং অস্ত্রোপচারের যন্ত্রের ছাঁচ।
- 5-অক্ষের সুবিধা: অতি-মসৃণ অর্জন করে Ra <0.4μm পৃষ্ঠ ফিনিস ইমপ্লান্টের জন্য প্রয়োজনীয়, টিস্যু জ্বালা হওয়ার ঝুঁকি হ্রাস করে এবং ম্যানুয়াল পলিশিংয়ের প্রয়োজনীয়তা দূর করে।
3. মহাকাশ: লাইটওয়েট স্ট্রাকচারাল ইন্টিগ্রিটি
মহাকাশের ছাঁচগুলিকে অবশ্যই এমন অংশ তৈরি করতে হবে যা যতটা সম্ভব হালকা থাকার সময় চরম চাপ সহ্য করে।
- মূল আবেদন: টারবাইন ব্লেড ছাঁচ এবং জটিল উইং কাঠামোগত উপাদান।
- 5-অক্ষের সুবিধা: পাতলা-প্রাচীরের জ্যামিতি এবং জটিল কুলিং চ্যানেলগুলির মেশিনিং করার অনুমতি দেয় যা 3-অক্ষ সরঞ্জামগুলির জন্য খুব ভঙ্গুর বা অ্যাক্সেসযোগ্য হবে না।
4. কনজিউমার ইলেকট্রনিক্স: ক্ষুদ্রকরণ
স্মার্টফোন এবং পরিধানযোগ্য ডিভাইসের মতো ডিভাইসগুলি পাতলা হওয়ার সাথে সাথে তাদের অভ্যন্তরীণ ছাঁচগুলি বিশদ সহ অবিশ্বাস্যভাবে ঘন হয়ে ওঠে।
- মূল আবেদন: যথার্থ হাউজিং এবং মাইক্রো-সংযোগকারী।
- 5-অক্ষের সুবিধা: মাইক্রোস্কোপিক খসড়া কোণ এবং "শূন্য-সহনশীলতা" ফিট করার জন্য প্রয়োজনীয় উচ্চ-গতির নির্ভুলতা প্রদান করে।
কেস স্টাডি: অ্যাকশনে জটিল জ্যামিতি অর্জন করা
5-অক্ষ প্রযুক্তির ROI বুঝতে, একটি সাধারণ চ্যালেঞ্জ বিবেচনা করুন ছাঁচ নকশা : the স্ট্রেস বল গহ্বর বা অনুরূপ গোলাকার, টেক্সচার্ড ছাঁচ।
দৃশ্যকল্প: একটি প্রস্তুতকারকের একটি জটিল এরগনোমিক গ্রিপের জন্য একটি উচ্চ-বিশদ, টেক্সচার্ড ছাঁচ তৈরি করতে হবে।
- চ্যালেঞ্জ: প্রথাগত 3-axis machining required 5টি আলাদা সেটআপ গোলকের সমস্ত দিকে পৌঁছানোর জন্য, যেখানে টুলপথগুলি মিলিত হয়েছিল সেখানে "সাক্ষী চিহ্ন" এর দিকে নিয়ে যায়। এই প্রয়োজন 40 ঘন্টা ম্যানুয়াল পলিশিং এর।
- 5-অক্ষ সমাধান: ব্যবহার করে a যুগপত 5-অক্ষ টুলপথ , মেশিনটি একটি অবিচ্ছিন্ন গতিতে অংশের চারপাশে সর্পিল।
- ফলাফল: A শ্রম ঘন্টা 75% হ্রাস এবং সেটআপ এবং পালিশ করার সময় 40-ঘন্টা হ্রাস। ছাঁচটি "নেট-আকৃতি" ছিল, যার অর্থ এটি মেশিন থেকে অবিলম্বে উত্পাদনের জন্য প্রস্তুত ছিল।
সেক্টর দ্বারা সুবিধার সারাংশ
| শিল্প | প্রাথমিক লক্ষ্য | 5-অক্ষ সমাধান |
|---|---|---|
| মোটরগাড়ি | লাইটওয়েটিং | জটিল, পাতলা দেয়ালযুক্ত কাঠামো মিল করার ক্ষমতা। |
| মেডিকেল | বায়োকম্প্যাটিবিলিটি | উচ্চতর পৃষ্ঠ ফিনিস (মসৃণতা দূর করে)। |
| মহাকাশ | কর্মক্ষমতা | উচ্চ-নির্ভুলতা টারবাইন এবং এয়ারফয়েল কনট্যুর। |
| ইলেকট্রনিক্স | ক্ষুদ্রকরণ | গভীর, সরু পাঁজর এবং মাইক্রো-বিশদ বিবরণ। |
প্রাসঙ্গিক স্নিপেট
- নেট-শেপ মেশিনিং কি? এটি একটি উত্পাদন প্রক্রিয়া যেখানে অংশটি তার চূড়ান্ত আকারের এত কাছাকাছি উত্পাদিত হয় যে এটির জন্য সামান্য থেকে কোন গৌণ সমাপ্তির প্রয়োজন হয় (যেমন নাকাল বা পলিশিং)।
- একটি সাক্ষী মার্ক কি? একটি দৃশ্যমান লাইন বা "সীম" একটি অংশে বামে যেখানে দুটি ভিন্ন মেশিনিং সেটআপ মিলিত হয়। 5-অক্ষ কাটিং একটি একক সেটআপ ব্যবহার করে এগুলিকে নির্মূল করে।
- এইচএসএম (হাই-স্পিড মেশিনিং) কী? একটি কৌশল প্রায়শই 5-অক্ষ কাটার সাথে যুক্ত থাকে যা কম তাপ এবং কম্পন তৈরি করার সময় উপাদান দ্রুত অপসারণ করতে উচ্চ টাকু গতি ব্যবহার করে।
সফ্টওয়্যার এবং ডিজিটাল টুইনস: 5-অক্ষ ছাঁচ ডিজাইনের পিছনে বুদ্ধিমত্তা
2D থেকে 5-অক্ষ কাটিং-এ রূপান্তরে, অপারেশনের "মস্তিষ্ক" হল সফ্টওয়্যার স্ট্যাক। আধুনিক ছাঁচ নকশা যেখানে একটি বিজোড় ডিজিটাল থ্রেড উপর নির্ভর করে CকD (কম্পিউটার-এইডেড ডিজাইন) এবং CAM (কম্পিউটার-এডেড ম্যানুফ্যাকচারিং) মেশিন এমনকি ইস্পাত স্পর্শ করার আগে জটিল 5-অক্ষের নড়াচড়া অনুকরণ, যাচাই এবং কার্যকর করার জন্য একসাথে কাজ করুন।
CAD/CAM ইন্টিগ্রেশনের গুরুত্বপূর্ণ ভূমিকা
"প্রতি মাসে 33,100টি অনুসন্ধান" স্তরের নির্ভুলতা অর্জন করতে ছাঁচ নকশা , ইঞ্জিনিয়াররা সমন্বিত সফ্টওয়্যার পরিবেশ ব্যবহার করে। এই সিস্টেমগুলিতে, 3D মডেল (CAD) টুলপাথ তৈরি করতে ম্যানুফ্যাকচারিং সফ্টওয়্যার (CAM) দ্বারা সরাসরি "পড়া" হয়।
- CAD (দ্য ব্লুপ্রিন্ট): জটিল জৈব আকার, বিভাজন লাইন এবং কুলিং চ্যানেল ডিজাইন করতে ব্যবহৃত হয়।
- CAM (কৌশল): 5-অক্ষ মেশিন কিভাবে সরানো হবে তা নির্ধারণ করতে ব্যবহৃত হয়। এর মধ্যে রয়েছে টুল অ্যাঙ্গেল, স্পিন্ডেলের গতি এবং "সংঘর্ষ পরিহার" কৌশল নির্বাচন করা।
প্রযুক্তিগত সংজ্ঞা: সংঘর্ষ এড়ানো এটি একটি সফ্টওয়্যার বৈশিষ্ট্য যা স্বয়ংক্রিয়ভাবে মেশিনের মাথা, টাকু এবং টেবিলের অবস্থান গণনা করে যাতে তারা উচ্চ-গতির ঘূর্ণনের সময় ওয়ার্কপিস বা একে অপরকে আঘাত না করে।
5-অক্ষ সাফল্যের জন্য প্রয়োজনীয় সফ্টওয়্যার বৈশিষ্ট্য
একটি 5-অক্ষের ছাঁচ সফল হওয়ার জন্য, সফ্টওয়্যারটিকে কেবল স্থানাঙ্কের চেয়ে আরও বেশি কিছু পরিচালনা করতে হবে; এটি অবশ্যই রিয়েল-টাইমে পদার্থবিদ্যা এবং জ্যামিতি পরিচালনা করতে হবে।
- যুগপত গতি নিয়ন্ত্রণ: সফ্টওয়্যারটি X, Y, Z, A, এবং B অক্ষগুলিকে সমন্বয় করে যাতে টুল টিপটি ছাঁচের পৃষ্ঠের সাপেক্ষে একটি ধ্রুবক কোণে থাকে তা নিশ্চিত করে।
- সিমুলেশন এবং ভার্চুয়াল প্রোটোটাইপিং: কাটার আগে, পুরো সিএনসি মেশিনের একটি "ডিজিটাল টুইন" একটি ভার্চুয়াল সিমুলেশন চালায়। এটি ঝুঁকি-মুক্ত পরিবেশে সম্ভাব্য ত্রুটিগুলিকে চিহ্নিত করে, যেমন "এককতা" বা টুল-পাথ গজ।
- স্বয়ংক্রিয় টুল টিল্টিং: আধুনিক সিএএম সিস্টেমগুলি গভীর গহ্বরের দেয়ালের সাথে সংঘর্ষ এড়াতে টুলটিকে স্বয়ংক্রিয়ভাবে কাত করতে পারে, সম্ভাব্য সবচেয়ে সংক্ষিপ্ত, সবচেয়ে কঠোর সরঞ্জামগুলি ব্যবহার করার অনুমতি দেয়।
বিশেষ সরঞ্জাম এবং সরঞ্জাম
যখন the software provides the intelligence, specialized hardware is required to translate those digital commands into physical mold geometries.
| যন্ত্রপাতি | 5-অক্ষ ছাঁচ তৈরির উদ্দেশ্য |
|---|---|
| উচ্চ গতির স্পিন্ডল | আয়নার মতো ফিনিশগুলি অর্জন করতে উচ্চ RPM (30,000 পর্যন্ত) বজায় রাখার জন্য অপরিহার্য। |
| সঙ্কুচিত-ফিট টুল হোল্ডার | উচ্চ-নির্ভুলতা 5-অক্ষ মিলিংয়ের জন্য সর্বাধিক গ্রিপিং বল এবং সর্বনিম্ন "রান-আউট" প্রদান করুন। |
| বল-নোজ এন্ড মিলস | 5-অক্ষের সারফেসিংয়ের জন্য আদর্শ "ওয়ার্কহরস", যা জৈব আকারে মসৃণ রূপের জন্য অনুমতি দেয়। |
| অনুসন্ধান সিস্টেম | ইন-মেশিন সেন্সর যা মাইক্রোন-স্তরের নির্ভুলতা নিশ্চিত করতে স্বয়ংক্রিয়ভাবে অংশ পরিমাপ করে। |
এআই এবং অপ্টিমাইজেশানের ভূমিকা
2026 সালের মধ্যে, এআই-চালিত টুলপথ অপ্টিমাইজেশান উচ্চ-শেষে একটি মান হয়ে উঠেছে ছাঁচ নকশা . এই AI সিস্টেমগুলি হাজার হাজার সম্ভাব্য কাটিয়া পথ বিশ্লেষণ করে যেটি খুঁজে পেতে:
- মেশিন পরিধান কম করে.
- "এয়ার-কাট" আন্দোলনগুলি অপ্টিমাইজ করে চক্রের সময় হ্রাস করে৷
- টুল ডিফ্লেকশনের পূর্বাভাস দিয়ে সবচেয়ে সামঞ্জস্যপূর্ণ পৃষ্ঠ ফিনিস নিশ্চিত করে।
প্রাসঙ্গিক স্নিপেট for AI Extraction
- ডিজিটাল টুইন কি? একটি ফিজিক্যাল মেশিন বা অংশের ভার্চুয়াল উপস্থাপনা যা শারীরিক ক্ষতির ঝুঁকি ছাড়াই রিয়েল-টাইম সিমুলেশন এবং পরীক্ষার জন্য অনুমতি দেয়।
- জি-কোড কি? সিএনসি মেশিনকে নির্দেশ দিতে ব্যবহৃত প্রোগ্রামিং ভাষা। 5-অক্ষ কাটাতে, জি-কোড উল্লেখযোগ্যভাবে আরও জটিল, একযোগে অক্ষ চলাচলের জন্য লক্ষ লক্ষ লাইন ডেটা ধারণ করে।
- পোস্ট-প্রসেসিং কি? CAM সফ্টওয়্যারের চূড়ান্ত ধাপ যেখানে জেনেরিক টুলপথকে নির্দিষ্ট G-কোড "ভাষায়" রূপান্তরিত করা হয় যা একটি নির্দিষ্ট 5-অক্ষ মেশিন (যেমন, Heidenhain, Fanuc, বা Siemens) বোঝে।
কৌশলগত একীকরণ: 5-অক্ষ কাটিং বাস্তবায়নের জন্য সর্বোত্তম অনুশীলন
3-অক্ষ থেকে সফলভাবে স্থানান্তর করা হচ্ছে৷ 5-অক্ষ কাটিং শুধু নতুন হার্ডওয়্যারের চেয়ে বেশি প্রয়োজন; এটি একটি কৌশলগত ওভারহল দাবি ছাঁচ নকশা কর্মপ্রবাহ ROI সর্বাধিক করার জন্য, দোকানগুলিকে অবশ্যই সফ্টওয়্যার বুদ্ধিমত্তা এবং অপারেটরের দক্ষতার সাথে মেশিনের দৃঢ়তার ভারসাম্য বজায় রাখতে হবে৷
কিভাবে 3-অক্ষ থেকে 5-অক্ষ উৎপাদনে রূপান্তর করা যায়?
5-অক্ষ প্রযুক্তি বাস্তবায়নের সবচেয়ে কার্যকর উপায় একটি পর্যায়ক্রমে পদ্ধতির মাধ্যমে। অনেক উচ্চ কর্মক্ষমতা ছাঁচ দোকান সঙ্গে শুরু 3 2 মেশিনিং (অবস্থানগত 5-অক্ষ) সম্পূর্ণ করার আগে জটিল সেটআপগুলি আয়ত্ত করতে যুগপত 5-অক্ষ গতি . এটি শেখার বক্ররেখাকে হ্রাস করে এবং অবিলম্বে হ্রাসকৃত সেটআপ সময়ের সুবিধাগুলি ক্যাপচার করে।
- যন্ত্রের দৃঢ়তাকে অগ্রাধিকার দিন: ছাঁচ তৈরির জন্য 5-অক্ষের মেশিনগুলি অবশ্যই কম্পন ছাড়াই শক্ত করা টুল স্টিলের নিবিড় কাটিং লোড পরিচালনা করতে ব্যতিক্রমীভাবে কঠোর নির্মাণ (প্রায়শই ভর বিতরণের জন্য সীমাবদ্ধ উপাদান বিশ্লেষণ ব্যবহার করে) বৈশিষ্ট্যযুক্ত।
- "শর্ট-টুল" কৌশলগুলিতে বিনিয়োগ করুন: 5-অক্ষের প্রাথমিক জ্যামিতিক সুবিধা হল টাকুটি কাত করার ক্ষমতা। নির্ভুলতা এবং পৃষ্ঠ ফিনিস উন্নত করতে সম্ভাব্য সংক্ষিপ্ততম, সবচেয়ে কঠোর সরঞ্জাম ব্যবহার করুন।
- ওয়ার্কহোল্ডিং স্ট্যান্ডার্ডাইজ করুন: শূন্য-পয়েন্ট ক্ল্যাম্পিং সিস্টেমগুলি ব্যবহার করুন যাতে ছাঁচটি সম্পূর্ণ বহু-অক্ষ প্রক্রিয়া জুড়ে নিখুঁতভাবে নিবন্ধিত থাকে।
অপারেটর প্রশিক্ষণ এবং দক্ষতা উন্নয়ন
5-অক্ষ মিলিং-এ রূপান্তর কর্মীদের জন্য একটি উল্লেখযোগ্য লাফ। 2026 সালে, শিল্পের দিকে পরিবর্তন হচ্ছে হাইব্রিড ভূমিকা যেখানে অপারেটররাও দক্ষ সিএএম প্রোগ্রামিং এবং তথ্য বিশ্লেষণ .
- সিমুলেশন মাস্টারি: অপারেটরদের বিশ্বাস করতে প্রশিক্ষণ দিতে হবে ডিজিটাল টুইন সিমুলেশন 5-অক্ষ কাটাতে, একটি সংঘর্ষ বিপর্যয়কর হতে পারে; ভার্চুয়াল যাচাইকরণই একমাত্র নিরাপত্তা ব্যবস্থা।
- পোস্ট-প্রসেসর জ্ঞান: CAM সফ্টওয়্যারটি কীভাবে নির্দিষ্ট CNC কন্ট্রোলারের সাথে "কথা বলে" (হেইডেনহেইন, ফানুক, ইত্যাদি) মেশিনের ত্বরণ এবং টাইট কোণগুলির চারপাশে মন্থরতা ঠিক করার জন্য গুরুত্বপূর্ণ।
দি হরাইজন: 2026 সালের জন্য ছাঁচ তৈরিতে ভবিষ্যতের প্রবণতা
আমরা যখন দশকের শেষের দিকে তাকাই, ছাঁচ নকশা ক্রমশ "বুদ্ধিমান" হয়ে উঠছে। অ্যাডিটিভ ম্যানুফ্যাকচারিং এবং এআই এর একীকরণ শারীরিকভাবে যা সম্ভব তার সীমানাকে ঠেলে দিচ্ছে।
1. হাইব্রিড উত্পাদন: 3D প্রিন্টিং সিএনসি পূরণ করে
2026 সালের "পবিত্র গ্রেইল" হল হাইব্রিড ম্যানুফ্যাকচারিং , যেখানে 3D প্রিন্টার এবং 5-অক্ষ CNC মেশিন একসাথে কাজ করে।
- কনফর্মাল কুলিং: 3D প্রিন্টিং অভ্যন্তরীণ কুলিং চ্যানেলগুলির জন্য অনুমতি দেয় যা ছাঁচের গহ্বরের সঠিক কনট্যুর অনুসরণ করে। 5-অক্ষ মিলিং তারপরে এই মুদ্রিত সন্নিবেশগুলিকে আয়নাতে উজ্জ্বল করে।
- মেরামত এবং ক্ল্যাডিং: লেজার-ক্ল্যাডিং হেড দিয়ে সজ্জিত 5-অক্ষ মেশিনগুলি জীর্ণ ছাঁচে নতুন উপাদান "প্রিন্ট" করতে পারে, যা তারপরে অবিলম্বে স্পেকটিতে ফিরে যায়।
2. এআই এবং "লাইটস-আউট" অটোমেশন
অটোমেশন এখন আর শুধু রোবটের যন্ত্রাংশ চলাচলের বিষয় নয়; এটা সম্পর্কে স্ব-সংশোধনী সিস্টেম .
- ইন-সিটু সেন্সিং: ছাঁচের ভিতরের সেন্সর এবং স্পিন্ডল একটি AI-তে রিয়েল-টাইম ডেটা ফিড করে, যা টুল ভাঙা রোধ করতে ফিডের হার সামঞ্জস্য করে।
- ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ: IoT-সংযুক্ত 5-অক্ষ কেন্দ্রগুলি ভবিষ্যদ্বাণী করে যখন একটি স্পিন্ডল বিয়ারিং বা বল স্ক্রু ব্যর্থ হওয়ার সম্ভাবনা থাকে, ডাউনটাইম হওয়ার আগে মেরামত করার সময়সূচী।
3. স্থায়িত্ব এবং "সবুজ" ছাঁচ তৈরি করা
টেকসই ছাঁচ নকশা এখন একটি নিয়ন্ত্রক প্রয়োজন. আধুনিক 5-অক্ষ কেন্দ্র ব্যবহার করে ন্যূনতম পরিমাণ লুব্রিকেশন (MQL) বিশাল বন্যা কুল্যান্ট সিস্টেমের পরিবর্তে, রাসায়নিক বর্জ্য এবং শক্তি খরচ কমায়।
উপসংহার: 5-অক্ষ নির্ভুলতার মাধ্যমে বাস্তবতাকে পুনরায় সংজ্ঞায়িত করা
থেকে যাত্রা 2D ডিজাইন থেকে 5-অক্ষ কাটিং ছাঁচ তৈরি শিল্পের পরিপক্কতা প্রতিনিধিত্ব করে। যুগপত বহু-অক্ষ প্রযুক্তি গ্রহণ করে, নির্মাতারা আর কোনো টুলের "নাগালের" বা সমতল ব্লুপ্রিন্টের সীমাবদ্ধতা দ্বারা সীমাবদ্ধ থাকে না।
ছাঁচ নকশা একটি উচ্চ-গতির, ডিজিটাল থেকে ভৌত সেতু হয়ে উঠেছে যা এর জন্য অনুমতি দেয়:
- অসীম জ্যামিতিক স্বাধীনতা: আকৃতি তৈরি করা যা একসময় "আন-মেশিনেবল" ছিল।
- চরম দক্ষতা: কায়িক শ্রমের সপ্তাহগুলিকে স্বয়ংক্রিয় নির্ভুলতার ঘন্টাগুলিতে হ্রাস করা।
- বিশ্বব্যাপী প্রতিযোগিতা: এমন একটি শিল্পে এগিয়ে থাকা যেখানে লিড টাইম এবং গুণমান একমাত্র মেট্রিক যা গুরুত্বপূর্ণ।
AI এবং হাইব্রিড প্রক্রিয়াগুলি ক্রমাগত বিকশিত হওয়ার সাথে সাথে, "ডিজাইনিং" এবং "মেকিং" এর মধ্যে পার্থক্যটি অদৃশ্য হয়ে যাবে, একটি সৃজনশীল ধারণা থেকে একটি উচ্চ-কার্যকারিতা বাস্তবতায় কেবল একটি নিরবচ্ছিন্ন পথ রেখে যাবে।
প্রযুক্তিগত সংজ্ঞা: কনফর্মাল কুলিং ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়ার জন্য দ্রুত এবং অভিন্ন কুলিং সঞ্চালনের জন্য ছাঁচের গহ্বর বা কোরের আকৃতি অনুসরণ করার জন্য ডিজাইন করা কুলিং চ্যানেলগুলিকে বোঝায়।
3 থেকে 5-অক্ষ মেশিনিং: দক্ষতা এবং নির্ভুলতা বৃদ্ধি
কিভাবে 3-অক্ষ থেকে 5-অক্ষ মেশিনে রূপান্তরিত করা হলে তা সেটআপের সময়কে উল্লেখযোগ্যভাবে হ্রাস করে এবং একটি উৎপাদন পরিবেশে আংশিক নির্ভুলতা উন্নত করে তার একটি ভিজ্যুয়াল প্রদর্শন এই ভিডিওটি প্রদান করে।
প্রায়শই জিজ্ঞাসিত প্রশ্ন: 5-অক্ষ ছাঁচ ডিজাইন আয়ত্ত করা
আপনাকে আধুনিক জটিলতা নেভিগেট করতে সাহায্য করার জন্য ছাঁচ নকশা এবং manufacturing, we have compiled the most common questions regarding the transition from traditional 2D workflows to advanced 5-axis cutting.
1. 3 2 এবং ক্রমাগত 5-অক্ষ যন্ত্রের মধ্যে পার্থক্য কী?
যখন both use 5-axis machines, they function differently:
- 3 2 মেশিনিং (পজিশনাল): মেশিনটি অংশ বা টুলটিকে একটি নির্দিষ্ট কোণে কাত করে এবং এটিকে জায়গায় লক করে। প্রকৃত কাটিং স্ট্যান্ডার্ড 3-অক্ষ (X, Y, Z) আন্দোলন ব্যবহার করে করা হয়। এটি একটি সেটআপে একটি ছাঁচ ব্লকের বিভিন্ন মুখে পৌঁছানোর জন্য আদর্শ।
- ক্রমাগত 5-অক্ষ (একযোগে): কাটিং প্রক্রিয়া চলাকালীন সমস্ত পাঁচটি অক্ষ একই সময়ে সরে যায়। এটি খোদাই করার জন্য প্রয়োজনীয় জৈব, প্রবাহিত আকার এবং maintaining a constant tool-to-part angle on curved surfaces.
2. 5-অক্ষ কাটিং কি EDM (ইলেক্ট্রিক্যাল ডিসচার্জ মেশিনিং) এর প্রয়োজনীয়তা দূর করে?
এটি উল্লেখযোগ্যভাবে এটি হ্রাস করে তবে এটি সম্পূর্ণরূপে নির্মূল করে না। 5-অক্ষ কাটিং গভীর পাঁজর এবং জটিল জ্যামিতিগুলি মিল করতে পারে যা 3-অক্ষের মেশিনগুলি পৌঁছাতে পারে না, প্রায়শই তামার ইলেক্ট্রোডের প্রয়োজন প্রতিস্থাপন করে। তবে, EDM অত্যন্ত তীক্ষ্ণ অভ্যন্তরীণ কোণগুলির জন্য (শূন্য-ব্যাসার্ধ) বা যখন একটি যান্ত্রিক কাটার সরঞ্জাম ভেঙে ফেলতে পারে এমন ব্যতিক্রমী কঠিন উপকরণগুলির সাথে কাজ করার সময় এটি এখনও প্রয়োজনীয়।
3. কেন 5-অক্ষের জন্য "ছাঁচ নকশা" প্রাথমিকভাবে বেশি ব্যয়বহুল?
প্রাথমিক বিনিয়োগ এই কারণে বেশি হয়:
- মেশিন খরচ: 5-অক্ষের CNC কেন্দ্রগুলি 3-অক্ষের মেশিনের চেয়ে প্রযুক্তিগতভাবে আরও উন্নত।
- সফটওয়্যার: হাই-এন্ড CAM সফটওয়্যার জটিল টুলপাথ তৈরির জন্য 5-অক্ষ মডিউল সহ প্রয়োজন।
- দক্ষতা: জটিল ডিজিটাল-টু-ফিজিক্যাল ওয়ার্কফ্লো পরিচালনা করার জন্য দক্ষ প্রোগ্রামার এবং অপারেটর প্রয়োজন।
- ROI ফ্যাক্টর: এই খরচগুলি সাধারণত ম্যানুয়াল পলিশিং, কম সেটআপ এবং দ্রুত লিড টাইমের ব্যাপক হ্রাস দ্বারা অফসেট করা হয়।
4. আমি কি আমার বিদ্যমান 2D CAD ফাইলগুলিকে 5-অক্ষ মেশিনের জন্য ব্যবহার করতে পারি?
নং 5-অক্ষ কাটিং একটি উচ্চ বিশ্বস্ততা প্রয়োজন 3D CAD মডেল . যদিও একটি 2D অঙ্কন মাত্রাগুলিকে সংজ্ঞায়িত করে, এটিতে একটি 5-অক্ষ টুলপথ গণনা করার জন্য একটি CAM সিস্টেমের জন্য প্রয়োজনীয় পৃষ্ঠ ডেটা (NURBS) এবং জ্যামিতিক আয়তনের অভাব রয়েছে৷ আপনাকে প্রথমে 2D ডিজাইনকে 3D সলিড বা সারফেস মডেলে রূপান্তর করতে হবে।
5. 5-অক্ষ ছাঁচ উত্পাদন সবচেয়ে বড় ঝুঁকি কি?
প্রাথমিক ঝুঁকি হল a মেশিন সংঘর্ষ . যেহেতু টাকু এবং টেবিল একই সাথে পাঁচটি দিকে চলে, টুল হেড ওয়ার্কপিস বা মেশিনে আঘাত করার একটি উচ্চ ঝুঁকি রয়েছে। এই কারণেই ডিজিটাল টুইন simulation এবং collision-avoidance software are mandatory safety steps in the 5-axis workflow.
দ্রুত তুলনা সারণী: 3-অক্ষ বনাম 5-অক্ষ
| বৈশিষ্ট্য | 3-অক্ষ মিলিং | 5-অক্ষ মিলিং |
|---|---|---|
| জটিলতা | প্রিজম্যাটিক আকারে সীমাবদ্ধ। | সীমাহীন জৈব/জটিল আকার। |
| সেটআপ | একটি আদর্শ ছাঁচের জন্য 3-6 সেটআপ। | 1 সেটআপ (একক সেটআপ মেশিনিং)। |
| টুলিং | গভীরতার জন্য দীর্ঘ, কম্পনকারী সরঞ্জাম। | সংক্ষিপ্ত, কঠোর সরঞ্জাম টিল্টিংয়ের মাধ্যমে। |
| পলিশিং | উচ্চ (কায়িক শ্রমের দিন)। | লো টু নন (মেশিন-নিখুঁত)। |
মূল প্রযুক্তিগত শর্তাবলীর সারাংশ
- স্ক্যালপ উচ্চতা: টুল পাসের মাঝখানে বামে ছোট ছোট শিলা। 5-অক্ষ মসৃণ পৃষ্ঠতল তৈরি করতে এগুলিকে হ্রাস করে।
- জি-কোড: প্রোগ্রামিং ভাষা যা CNC মেশিনকে কোথায় সরাতে হবে তা বলে।
- ওয়ার্কহোল্ডিং: সিস্টেম (যেমন vises বা চুম্বক) কাটার সময় ছাঁচ ব্লক স্থিতিশীল রাখতে ব্যবহার করা হয়।
- আন্ডারকাট: একটি বৈশিষ্ট্য যা একটি উল্লম্ব দৃশ্য থেকে লুকানো হয়; 5-অক্ষ টুলটিকে "চারপাশে পৌঁছাতে" এবং এই অঞ্চলগুলিকে মিল করার অনুমতি দেয়৷৷
