যথার্থ কাস্টম রাবার ইনজেকশন ছাঁচনির্মাণ: ইঞ্জিনিয়ারিং নিয়ম, উপাদান নির্বাচন, এবং খরচ অপ্টিমাইজেশান

রাবার ইনজেকশন মোল্ডেড অংশগুলির জন্য ডিজাইন নির্দেশিকা

ইলাস্টোমেরিক উপাদান ডিজাইন করার জন্য কঠোর থার্মোপ্লাস্টিক ছাঁচনির্মাণের তুলনায় একটি স্বতন্ত্র প্রকৌশল মানসিকতার প্রয়োজন। কারণ সিন্থেটিক রাবার ভলকানাইজেশনের সময় উল্লেখযোগ্য ক্রস-লিংকিংয়ের মধ্য দিয়ে যায়, প্রবাহ গতিশীলতা এবং ভলিউমেট্রিক সংকোচন সুনির্দিষ্ট জ্যামিতিক সীমাবদ্ধতা নির্দেশ করে। কাস্টম রাবার ছাঁচনির্মাণে একটি প্রাথমিক ব্যর্থতার মোড হল অসামঞ্জস্যপূর্ণ নামমাত্র প্রাচীরের বেধ, যা অ-ইউনিফর্ম নিরাময়ের হার, গুরুতর অভ্যন্তরীণ শূন্যতা এবং পৃষ্ঠের ডোবা চিহ্ন তৈরি করে। 1.5 মিমি থেকে 5.0 মিমি প্রস্তাবিত প্রাচীরের পুরুত্ব বজায় রাখা (নিখুঁত কার্যকরী ন্যূনতম 0.5 মিমি মিনিয়েচার ডায়াফ্রামের জন্য) পুরো গহ্বর জুড়ে সুষম যৌগিক প্রবাহ এবং তাপীয় ভারসাম্য নিশ্চিত করে।

কোণার ব্যাসার্ধ এবং খসড়া কোণগুলি সরাসরি টুলের দীর্ঘায়ু এবং অংশ নির্গমন দক্ষতাকে নিয়ন্ত্রণ করে। তীক্ষ্ণ অভ্যন্তরীণ কোণগুলি যান্ত্রিক চাপকে কেন্দ্রীভূত করে এবং ইলাস্টোমার প্রবাহকে বাধা দেয়; তাই, অভ্যন্তরীণ ফিললেট ব্যাসার্ধ অবশ্যই সংলগ্ন নামমাত্র প্রাচীরের বেধের কমপক্ষে 25% পরিমাপ করতে হবে (ন্যূনতম 0.5 মিমি)। যদিও লো-ডুরোমিটার রাবারের অন্তর্নিহিত স্থিতিস্থাপকতা ছোট ছোট আন্ডারকাটগুলিকে জোরপূর্বক ভেঙে ফেলার (স্ট্রিপিং) করার অনুমতি দেয়, প্রতি পাশে 1.0 থেকে 2.0 ডিগ্রির একটি খসড়া কোণ প্রয়োগ করা উচ্চ-ডুরোমিটার যৌগগুলির জন্য (70 তীরের উপরে) বা টেক্সচারযুক্ত পৃষ্ঠতলগুলির জন্য গুরুত্বপূর্ণ ই-জেইপের সময় ছিঁড়ে যাওয়া রোধ করতে।

সিলিং প্রোফাইলের জন্য, কাস্টম গ্যাসকেট ক্রস-সেকশনগুলির বিকৃতি সীমার কঠোর আনুগত্য প্রয়োজন। নামমাত্র ক্ল্যাম্প লোডের অধীনে, ইলাস্টোমেরিক সিলগুলি 15% থেকে 30% কম্প্রেশন স্কুইজ অনুভব করতে হবে। গ্রন্থি গহ্বরের সাপেক্ষে ওভার-ডিজাইনিং সিল ভলিউম হাইড্রোলিক লকিং এবং অকাল কম্প্রেশন সেট ব্যর্থতার কারণ হয়।

সারণি 1: মূল ডিজাইনের পরামিতি এবং RMA ক্লাস A2 যথার্থতা এবং ISO 3302-1 ক্লাস M2 ছাঁচনির্মাণ মানগুলির মধ্যে তুলনা।

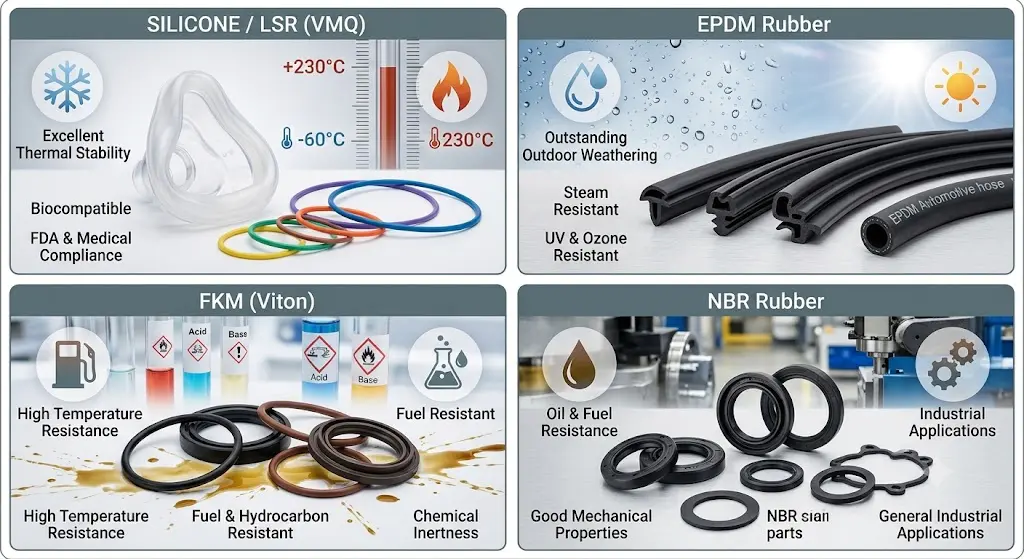

উপাদান নির্বাচন: সিলিকন, EPDM, এবং বিশেষ ইলাস্টোমার

সর্বোত্তম ইলাস্টোমার যৌগ নির্বাচন করার জন্য অপারেটিং পরিবেশের চাহিদার সাথে রাসায়নিক পলিমার কাঠামো সারিবদ্ধ করা প্রয়োজন। ভলকানাইজেশনের সময় অর্জিত ক্রস-লিঙ্কিং ঘনত্ব প্রসার্য শক্তি, ডুরোমিটার কঠোরতা (শোর এ) এবং কম্প্রেশন সেট প্রতিরোধ সহ শারীরিক বৈশিষ্ট্যগুলিকে সরাসরি প্রভাবিত করে। কম্প্রেশন সেট একটি কম্প্রেসিং বল প্রকাশের পরে অবশিষ্ট স্থায়ী বিকৃতির প্রতিনিধিত্ব করে। কম্প্রেশন সেট শতাংশকে গাণিতিকভাবে C = [(t0 - t1) / (t0 - tn)] * 100 হিসাবে প্রকাশ করা হয়, যেখানে t0 হল আসল নমুনার বেধ, t1 হল পুনরুদ্ধারের পরে চূড়ান্ত নমুনার বেধ, এবং tn হল স্পেসার বারের উচ্চতা।

সিলিকন রাবার (VMQ / লিকুইড সিলিকন রাবার - LSR) একটি অজৈব সিলিকন-অক্সিজেন ব্যাকবোনের বৈশিষ্ট্য যা -60 ডিগ্রি সেলসিয়াস থেকে 230 ডিগ্রি সেলসিয়াস পর্যন্ত তাপীয় স্থিতিশীলতা প্রদর্শন করে। LSR চরম জৈব-সামঞ্জস্যতা এবং কম কম্প্রেশন সেট প্রদান করে, যা এটিকে চিকিৎসা এবং খাদ্য-সংক্রান্ত অ্যাপ্লিকেশনের জন্য প্রধান পছন্দ করে তোলে। ইথিলিন প্রোপিলিন ডায়েন মনোমার (EPDM) একটি নন-পোলার হাইড্রোকার্বন ব্যাকবোন ব্যবহার করে, সিলিকনের তুলনায় উল্লেখযোগ্যভাবে কম কাঁচামাল খরচে ওজোন, পোলার দ্রাবক, বাষ্প এবং বহিরঙ্গন আবহাওয়ার অসামান্য প্রতিরোধের প্রস্তাব দেয়। ফ্লুরোকার্বন ইলাস্টোমার (FKM/Viton) কার্বন-ফ্লোরিন বন্ড ব্যবহার করে আক্রমনাত্মক অ্যারোমেটিক হাইড্রোকার্বন, সিন্থেটিক ফুয়েল এবং 250 ডিগ্রি সেলসিয়াস পর্যন্ত ঘনীভূত রাসায়নিকের বিরুদ্ধে উচ্চতর তরল প্রতিরোধের জন্য।

উত্তর আমেরিকার বাজারে কমপ্লায়েন্স ম্যান্ডেট যৌগিক প্রণয়নের কঠোরতাকে নির্দেশ করে। খাবারের সাথে বারবার যোগাযোগের উদ্দেশ্যে পণ্যগুলিকে অবশ্যই FDA 21 CFR 177.2600 এর অধীনে তালিকাভুক্ত উপাদান ব্যবহার করতে হবে। স্বাস্থ্যসেবা উপাদানগুলির জন্য ইউএসপি ক্লাস VI জৈবিক প্রতিক্রিয়া পরীক্ষার প্রয়োজন, পদ্ধতিগত এবং অন্তর্নিহিত মূল্যায়নের অধীনে অ-বিষাক্ততা যাচাই করা। পরিবেষ্টিত এবং উচ্চতর গরম-পানির এক্সপোজারের অধীনে শূন্য বিষাক্ত লিচেবল নিশ্চিত করতে পানীয় জল বিতরণ অংশগুলির জন্য NSF 61 শংসাপত্রের প্রয়োজন।

ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়া, টুলিং, এবং গুণমানের নিশ্চয়তা

রাবার ইনজেকশন ছাঁচনির্মাণ ব্যারেল তাপ ব্যবস্থাপনা সংক্রান্ত থার্মোপ্লাস্টিক প্রক্রিয়াকরণ থেকে মৌলিকভাবে পৃথক। রাবার যৌগগুলি 70 থেকে 90 ডিগ্রি সেলসিয়াসে তাপমাত্রা-নিয়ন্ত্রিত ব্যারেলের ভিতরে প্লাস্টিকাইজ করা হয় যাতে অকাল ক্রস-লিঙ্কিং (সর্চ) না করে তরল সান্দ্রতা বজায় রাখা হয়। উচ্চ ইনজেকশন চাপ (1000 থেকে 2000 বার) একজাতীয় প্রিহিটেড রাবারকে একটি উত্তপ্ত ছাঁচের গহ্বরে (160 থেকে 200 ডিগ্রি সেলসিয়াস) জোর করে। গহ্বরের অভ্যন্তরে তাপীয় শক্তি দ্রুত ভলকানাইজেশন শুরু করে, অংশ বের করার আগে তরল পলিমারকে একটি ইলাস্টিক কঠিন ম্যাট্রিক্সে রূপান্তরিত করে।

মান নিয়ন্ত্রণ প্রোটোকল প্রমিত ASTM D2000 কলআউট সিস্টেমের সুবিধা দেয়। একটি সাধারণ উপাদান কলআউট যেমন ASTM D2000 M2BG714 B14 EA14 পলিমার পরিবার (BG = NBR), ডুরোমিটার কঠোরতা (70 /- 5 শোর A), ন্যূনতম প্রসার্য শক্তি (14 MPa), এবং কম্প্রেশন সেট (B14) এবং ফ্লুসিস্ট 4 ইএ (B14) এবং ফ্লুসিস্ট 4 ইএ (ফ্লুইড) এর জন্য নির্দিষ্ট পরীক্ষার প্রয়োজনীয় প্রত্যয়গুলিকে সংজ্ঞায়িত করে।

খরচ ড্রাইভার, প্রোটোটাইপিং, এবং অংশীদার নির্বাচন

কাস্টম রাবার ছাঁচনির্মাণে ইউনিট অর্থনীতি পরিমার্জিত টুলিং খরচ, কাঁচামালের ভর, চক্রের সময় এবং প্রক্রিয়াকরণ পরবর্তী প্রয়োজনীয়তার উপর নির্ভর করে। প্রতি অংশে গাণিতিক খরচের মডেলটিকে ইউনিট খরচ = (টুলিং খরচ / মোট উৎপাদনের ভলিউম) উপাদান খরচ [(মেশিন আওয়ারলি রেট * সাইকেল টাইম) / ক্যাভিটি কাউন্ট] পোস্ট-প্রসেসিং খরচ হিসাবে উপস্থাপন করা হয়।

ক্যাভিটি কাউন্ট, স্টিল গ্রেড (যেমন, P20 বনাম শক্ত NAK80/H13), এবং রানার সিস্টেম ডিজাইনের উপর ভিত্তি করে টুলিং খরচ পরিবর্তিত হয়। একটি একক-গহ্বর প্রোটোটাইপ ছাঁচের জন্য সাধারণত 2 থেকে 3 সপ্তাহের লিড টাইম সহ $2,500 থেকে $6,000 খরচ হয়। প্রোডাকশন মাল্টি-ক্যাভিটি হার্ডেনড স্টিল টুলিং (8 থেকে 32 ক্যাভিটি) $12,000 থেকে $45,000 পর্যন্ত হয়, যার জন্য বানোয়াট, T1 স্যাম্পলিং, এবং CMM মাত্রা যাচাইয়ের জন্য 4 থেকে 6 সপ্তাহের প্রয়োজন হয়।

কম আয়তনের উৎপাদনের জন্য (500 থেকে 5,000 ইউনিট), অ্যালুমিনিয়াম সফট টুলিং বা 3D-প্রিন্টেড ছাঁচ সন্নিবেশ (উচ্চ-তাপমাত্রা ফটোপলিমার রেজিন ব্যবহার করে) একটি সাশ্রয়ী ব্রিজিং সমাধান প্রদান করে। যখন দ্রুত প্রোটোটাইপিং বৈধতাকে ত্বরান্বিত করে, প্রকৌশলীদের অবশ্যই প্রোটোটাইপ অ্যাডিটিভ রেজিন এবং চূড়ান্ত ইনজেকশন-ছাঁচযুক্ত উত্পাদন যৌগগুলির মধ্যে ছোটখাটো উপাদান সম্পত্তির অসঙ্গতির জন্য অ্যাকাউন্ট করতে হবে।

আপনার কাস্টম রাবার ছাঁচনির্মাণ প্রকল্প ত্বরান্বিত

সহনশীলতা স্ট্যাক-আপ বিশ্লেষণ, যৌগিক সুপারিশ, এবং একটি তাত্ক্ষণিক উত্পাদন উদ্ধৃতি সহ একটি ব্যাপক ডিজাইন ফর ম্যানুফ্যাকচারেবিলিটি (DFM) পর্যালোচনা পেতে আজই আপনার CAD ফাইলগুলি আপলোড করুন৷
