ওভারমোল্ডিংয়ের জন্য ইঞ্জিনিয়ারড থিকনেস: সাবস্ট্রেট ম্যাট্রিক্স, ডিএফএম নিয়ম এবং প্রক্রিয়া নিয়ন্ত্রণ

থার্মোপ্লাস্টিক ইলাস্টোমারস (TPE) বা থার্মোপ্লাস্টিক পলিউরেথেনস (TPU) এর মতো ওভারমোল্ডিং নরম-টাচ ইলাস্টোমারগুলি অনমনীয় প্লাস্টিক, ধাতু বা প্রিন্টেড সার্কিট বোর্ডের (PCBs) উপর অর্গোনমিক গ্রিপ বাড়ায়, কম্পনকে স্যাঁতসেঁতে করে এবং তরল-আঁটসাঁট প্রবেশ সুরক্ষা তৈরি করে। যাইহোক, পণ্যের ব্যর্থতা - যেমন সীমানা বিচ্ছিন্নকরণ, সিঙ্কের চিহ্ন, দীর্ঘায়িত কুলিং চক্র, বা অত্যধিক অংশ ওয়ারপেজ - প্রায়শই ভুল প্রাচীর বেধ নকশার জন্য ফিরে আসে।

জেনেরিক ডিজাইন নির্দেশিকা প্রায়শই একটি অভিন্ন 2.0 মিমি প্রাচীর বেধ বজায় রাখার পরামর্শ দেয়। অনুশীলনে, সর্বোত্তম ত্বকের বেধ নির্দিষ্ট স্তরের উপাদান, কাঠামোগত শক্তিবৃদ্ধি প্রয়োজন, প্রবাহের দৈর্ঘ্যের অনুপাত এবং আনুগত্যের প্রয়োজনীয়তার উপর ব্যাপকভাবে নির্ভরশীল। এই প্রযুক্তিগত নির্দেশিকাটি ওভারমোল্ডিং অ্যাপ্লিকেশনের জন্য সুনির্দিষ্ট বেধ ম্যাট্রিক্স, প্রক্রিয়া বিবেচনা, কাঠামোগত DFM নিয়ম এবং বৈধতা প্রোটোকলের রূপরেখা দেয়।

1. উপাদান এবং সাবস্ট্রেট দ্বারা প্রস্তাবিত ওভারমোল্ড (ত্বক) বেধ

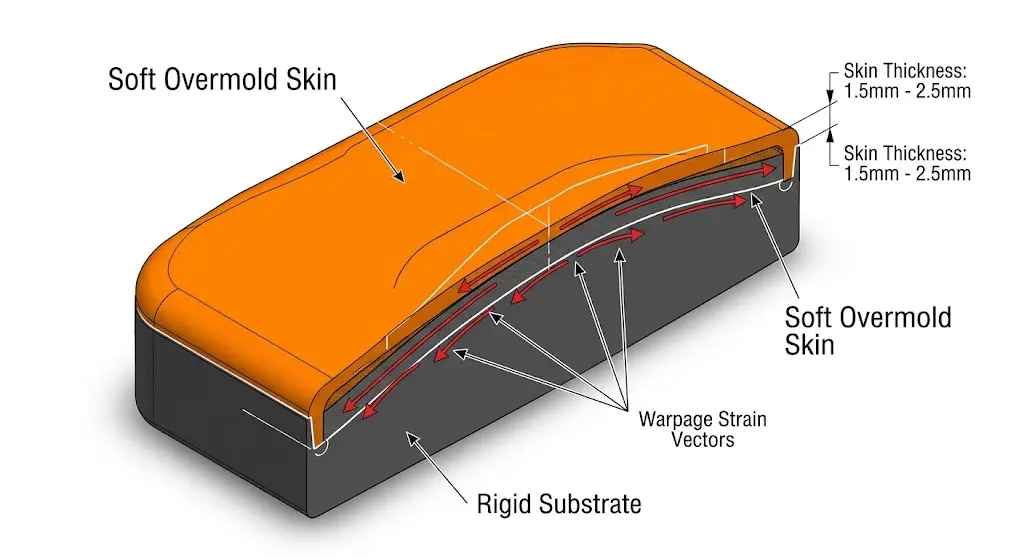

ওভারমোল্ড বেধ নির্ধারণের জন্য তাপীয় চাপ, ভলিউমেট্রিক সংকোচন এবং চক্রের সময় দণ্ডের বিরুদ্ধে কার্যকরী স্পর্শকাতর প্রতিক্রিয়ার ভারসাম্য প্রয়োজন। ইলাস্টোমাররা অনমনীয় সাবস্ট্রেটের তুলনায় লিনিয়ার থার্মাল এক্সপানশন (CLTE) এর উচ্চতর গুণাঙ্কের অধিকারী; অত্যধিক পুরু ওভারমোল্ড স্কিনগুলি শীতল হওয়ার সময় উচ্চ সংকোচনশীল চাপ প্রয়োগ করে, যার ফলে সাবস্ট্রেট ওয়ারপেজ বা আঠালো শিয়ারিং হয়।

নীচের ম্যাট্রিক্সটি মূল উত্পাদন স্তর জুড়ে সুনির্দিষ্ট বেধের সীমানা সরবরাহ করে:

ডিজাইন নোট: পর্যাপ্ত স্পর্শকাতর ড্যাম্পিং অর্জনের জন্য নরম-স্পর্শ গ্রিপগুলির জন্য সাধারণত 1.5 থেকে 2.5 মিমি নামমাত্র পুরুত্বের প্রয়োজন হয়। 1.0 মিমি-এর নিচে পুরুত্ব অনমনীয় মনে হয়, যখন 3.5 মিমি-এর বেশি অংশগুলি শীতল হওয়ার সময়কে তীব্রভাবে প্রসারিত করে এবং অভ্যন্তরীণ শূন্যতা প্রবর্তন করে।

2. ন্যূনতম ইনজেকশনযোগ্য ত্বকের পুরুত্ব এবং পাতলা-প্রাচীর কৌশল

ফ্ল্যাশ, শর্ট শট বা পৃষ্ঠের দ্বিধা চিহ্ন ছাড়াই নির্ভরযোগ্য পাতলা-প্রাচীর ওভারমোল্ডিং (1.0 মিমি এর নিচে) অর্জন করা প্রবাহের দৈর্ঘ্যের অনুপাত (L/T) এবং গলিত সান্দ্রতা নিয়ন্ত্রণের উপর নির্ভর করে।

যখন প্রবাহের দৈর্ঘ্য এবং প্রাচীরের বেধের অনুপাত (L/T) 100:1 ছাড়িয়ে যায়, স্ট্যান্ডার্ড TPE ফর্মুলেশনগুলি অকালে জমে যায়। উচ্চ-প্রবাহ TPE/TPU ফর্মুলেশনের সাথে একটি উচ্চ গলিত প্রবাহ সূচক (MFI > 25 g/10 min at 190°C/2.16kg) ন্যূনতম প্রাচীর পুরুত্বকে নিচের দিকে সক্ষম করে 0.50 মিমি - 0.75 মিমি সংক্ষিপ্ত প্রবাহ পথের উপর (<50 মিমি)।

থিন-ওয়াল ওভারমোল্ডিংয়ের জন্য মূল প্রক্রিয়া এবং টুলিং নির্দেশিকা:

• উন্নত টুল তাপমাত্রা: ইনজেকশন পর্বের সময় তাড়াতাড়ি জমা হওয়া রোধ করতে সাবস্ট্রেট ছাঁচের গহ্বরের তাপমাত্রা 15°C থেকে 25°C বাড়ান।
• অনুক্রমিক ভালভ গেটিং বা হট রানার্স: চাপ কমানোর জন্য ওভারমোল্ড জোনের ঘন অংশে সরাসরি হট টিপ গেটগুলি ফেলে দিন।
• উচ্চ ইনজেকশন গতি: ফ্ল্যাশ প্রতিরোধ করতে সুনির্দিষ্ট মাল্টি-স্টেজ প্যাকিং প্রোফাইল ব্যবহার করে, ত্বকের স্তর দৃঢ় হওয়ার আগে পাতলা গহ্বরগুলি দ্রুত পূরণ করুন।
• ভেন্টিং গভীরতা নিয়ন্ত্রণ: রজন ফ্ল্যাশ না ঘটিয়ে আটকে থাকা বাতাসের পোড়া এড়াতে পাতলা প্রান্তের কাছে স্পষ্টতা মাইক্রো-ভেন্টিং (0.010 মিমি থেকে 0.015 মিমি গভীরতা) গুরুত্বপূর্ণ।

3. ইউনিফর্ম দেয়াল, পাঁজর, বস এবং ট্রানজিশনের জন্য ডিজাইনের নিয়ম

নন-ইউনিফর্ম ওভারমোল্ড বেধ ডিফারেনশিয়াল সংকোচন ঘটায়, যা স্থানীয় চাপের ঘনত্ব এবং প্রান্ত উত্তোলন তৈরি করে। কঠোর জ্যামিতিক অনুপাত মেনে চলা কাঠামোগত অখণ্ডতা এবং বিজোড় ত্বক-থেকে-সাবস্ট্রেট রূপান্তর বজায় রাখে।

জ্যামিতিক DFM অনুপাত:

• স্কিন-টু-কোর ওয়াল অনুপাত: ওভারমোল্ড বেধ আদর্শভাবে অন্তর্নিহিত সাবস্ট্রেট প্রাচীরের 60% থেকে 80% এর সাথে মিলিত হওয়া উচিত যাতে শট সন্নিবেশের সময় সাবস্ট্রেটের তাপীয় বিকৃতি রোধ করা যায়।
• অভ্যন্তরীণ পাঁজরের বেধ: ওভারমোল্ড ত্বকের নীচে বা ভিতরে এম্বেড করা পাঁজরগুলি প্রধান ওভারমোল্ড নামমাত্র প্রাচীরের বেধের 50% এর বেশি হওয়া উচিত নয়। (যেমন, সাবস্ট্রেট পাঁজরের বেধ = 0.50 * ওভারমোল্ড ত্বকের বেধ)।
• অভ্যন্তরীণ রেডিআই (আর): ধারালো অভ্যন্তরীণ কোণগুলি এড়িয়ে চলুন। চাপের ঘনত্বের কারণগুলিকে ন্যূনতম করতে R = 0.5 মিমি বা 0.5 থেকে 0.75 গুণ সমস্ত ছেদ বিন্দুতে প্রাচীরের পুরুত্বের ন্যূনতম ব্যাসার্ধ প্রদান করুন।
• শাট-অফ ধাপ এবং ইন্টারলকিং গ্রুভস: একটি ফ্লাশ পৃষ্ঠের উপর একটি overmold চামড়া শেষ না. সম্পূর্ণ ত্বকের পুরুত্বের সমান গভীরতার সাথে একটি 0.5 মিমি x 0.5 মিমি যান্ত্রিক ইন্টারলকিং খাঁজের সাথে মিলিত একটি ঘের বন্ধ-অফ ধাপ ডিজাইন করুন যাতে উন্মুক্ত প্রান্ত বরাবর খোসা ছাড়তে না পারে।

4. সাবস্ট্রেট প্রিপারেশন, প্রাইমার এবং বন্ড স্ট্রেংথ টেস্টিং

একটি টেকসই overmolded অংশ উচ্চ ইন্টারফেসিয়াল আনুগত্য শক্তি প্রয়োজন. আনুগত্য প্রক্রিয়া দুটি প্রাথমিক বিভাগে পড়ে: রাসায়নিক বিস্তার বন্ধন এবং মেকানিক্যাল ইন্টারলকিং .

সারফেস প্রাক-চিকিত্সা পদ্ধতি:

• বায়ুমণ্ডলীয় প্লাজমা / শিখা চিকিত্সা: অ-পোলার পলিমারের পৃষ্ঠের শক্তি (যেমন, পলিপ্রোপিলিন) 44 ডাইনেস/সেমি-র উপরে বাড়ায় যাতে ভিজানো যায়।
• রাসায়নিক প্রাইমার / সিলেন কাপলিং এজেন্ট: আগত ইলাস্টোমেরিক রেজিনের সাথে সমযোজী বন্ধন গঠনের জন্য ছাঁচনির্মাণের আগে ধাতব ধাতু বা সিরামিক সাবস্ট্রেটগুলিতে প্রয়োগ করা হয়।
• ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়া বিস্ফোরণ: ধাতুগুলিতে মাইক্রো-রুক্ষতা তৈরি করে (Ra 2.5 - 6.3 µm), যান্ত্রিক কীিংকে উল্লেখযোগ্যভাবে উন্নত করে।

স্ট্যান্ডার্ড আনুগত্য বৈধতা পরীক্ষা:

প্রমিত পরীক্ষার প্রোটোকল ব্যবহার করে বন্ডের অখণ্ডতা মূল্যায়ন করা হয়:

• 90-ডিগ্রি পিল টেস্ট (ASTM D903 / ISO 813): সাবস্ট্রেট থেকে ওভারমোল্ড স্ট্রিপ খোসা ছাড়ানোর জন্য প্রয়োজনীয় বল পরিমাপ করে। ডুরোমিটারের উপর নির্ভর করে গ্রহণযোগ্য শিল্প মান 3.5 থেকে 8.0 N/mm পর্যন্ত।
• ল্যাপ শিয়ার টেস্টিং (ASTM D1002): প্রসার্য লোডিংয়ের অধীনে শিয়ার শক্তি মূল্যায়ন করে।

ব্যর্থতা মোড লক্ষ্য: মান নিয়ন্ত্রণ প্রোটোকল প্রয়োজন সমন্বিত ব্যর্থতা (যেখানে ইলাস্টোমার উপাদান অভ্যন্তরীণভাবে অশ্রুপাত করে) পরিবর্তে আঠালো ব্যর্থতা (যেখানে ত্বক পরিষ্কারভাবে ইন্টারফেসে খোসা ছাড়ে)।

5. টুলিং, ভেন্টিং, মোল্ডফ্লো সিমুলেশন, এবং কস্ট ট্রেড-অফ

ত্বকের বেধ সরাসরি উত্পাদন ইউনিট খরচ, চক্র সময়, এবং স্ক্র্যাপ হার প্রভাবিত করে। কারণ প্লাস্টিক শীতল করার সময় প্রাচীরের পুরুত্বের সাথে তাত্পর্যপূর্ণভাবে স্কেল করে (কুলিং টাইম প্রাচীরের বেধের বর্গক্ষেত্রের সমানুপাতিক), পুরুত্ব যোগ করা একটি উল্লেখযোগ্য চক্র সময়ের জরিমানা বহন করে।

সংকোচন ভাতা এবং CAE সিমুলেশন:

ওভারমোল্ড উপকরণগুলি 1.2% থেকে 2.5% পর্যন্ত ভলিউমেট্রিক সংকোচন প্রদর্শন করে, যা অনমনীয় ইঞ্জিনিয়ারড থার্মোপ্লাস্টিক (0.4% - 0.7%) থেকে উল্লেখযোগ্যভাবে বেশি। নেট-আকৃতির নির্ভুলতা নিশ্চিত করতে টুলিং ডিজাইনারদের অবশ্যই মোল্ডফ্লো (CAE) বিশ্লেষণ সফ্টওয়্যারে ডিফারেনশিয়াল সংকোচন গণনা করতে হবে।

মূল্যায়নের জন্য মূল CAE বিশ্লেষণ আউটপুট:

• ফ্রিজ-আউটে ভলিউমেট্রিক সংকোচন: বেধ রূপান্তর জুড়ে অভিন্ন প্যাকিং নিশ্চিত করে।
• ভলিউমেট্রিক ডিফ্লেকশন / ওয়ারপেজ: একটি ধাতু বা PCB সাবস্ট্রেটের একপাশে অসমমিতিক শীতল বাঁকানো শক্তিকে প্ররোচিত করবে কিনা তা সনাক্ত করে।
• ইন্টারফেসিয়াল শিয়ার স্ট্রেস: ইনজেকশন প্রবাহের চাপ সূক্ষ্ম সাবস্ট্রেট বৈশিষ্ট্য বা পূর্বে রাখা সন্নিবেশগুলিকে স্থানচ্যুত করবে বা ক্ষতি করবে কিনা তা মূল্যায়ন করে।

আপনার ওভারমোল্ডিং ডিএফএম পর্যালোচনা এবং উদ্ধৃতি পান

ওভারমোল্ড বেধ অপ্টিমাইজ করার জন্য প্রাচীর অভিন্নতা, টুল ডিজাইন, উপাদান সামঞ্জস্য এবং স্পর্শকাতর প্রয়োজনীয়তাগুলির ভারসাম্য প্রয়োজন। আমাদের ইঞ্জিনিয়ারিং টিম ব্যাপক DFM (উৎপাদনযোগ্যতার জন্য ডিজাইন) মূল্যায়ন, মোল্ডফ্লো থার্মাল/ওয়ারপেজ সিমুলেশন এবং দ্রুত প্রোটোটাইপিং পরিষেবা প্রদান করে।

• টার্নরাউন্ড সময়: 24 ঘন্টার মধ্যে DFM প্রতিক্রিয়া; 5 থেকে 7 কার্যদিবসের মধ্যে প্রোটোটাইপ টুলিং।
• সম্মতি মান: ISO 13485, USP ক্লাস VI মেডিকেল-গ্রেড ইলাস্টোমার, RoHS/REACH অনুগত উপাদান বিকল্প।

আমাদের ইনজেকশন ছাঁচনির্মাণ বিশেষজ্ঞদের কাছ থেকে একটি বিশদ বেধ এবং উত্পাদনশীলতা মূল্যায়ন পেতে সাবস্ট্রেট স্পেসিফিকেশন সহ আপনার 3D CAD ফাইল (STEP/IGES) জমা দিন।

প্রায়শই জিজ্ঞাসিত প্রশ্ন (FAQ)

1. ABS, PC, অ্যালুমিনিয়াম, এবং PCB-এর মতো সাধারণ সাবস্ট্রেটের জন্য কী ওভারমোল্ড বেধের সুপারিশ করা হয়?

প্রস্তাবিত নামমাত্র পুরুত্ব হল ABS এবং PC এর মতো ইঞ্জিনিয়ারিং প্লাস্টিকের জন্য 1.5 থেকে 2.5 মিমি, অ্যালুমিনিয়ামের মতো ধাতুগুলির জন্য 2.0 থেকে 3.0 মিমি এবং সংবেদনশীল ইলেকট্রনিকগুলিতে অতিরিক্ত তাপীয় চাপ প্রয়োগ না করে যথাযথ সুরক্ষা নিশ্চিত করার জন্য এনক্যাপসুলেটেড PCBগুলির জন্য 1.5 থেকে 2.0 মিমি।

2. TPE এর মাধ্যমে ন্যূনতম ব্যবহারিক ওভারমোল্ড পুরুত্ব কী অর্জন করা যায় এবং কোন প্রক্রিয়ার পরিবর্তনগুলি এটিকে সক্ষম করে?

উচ্চ-প্রবাহ TPE/TPU ফর্মুলেশন ব্যবহার করে ন্যূনতম ব্যবহারিক বেধ 0.50 থেকে 0.75 মিমি। এটি অর্জনের জন্য উচ্চতর ছাঁচের গহ্বরের তাপমাত্রা, উচ্চ ইনজেকশন গতি, অনুক্রমিক ভালভ গেটিং এবং অকাল হিমায়িত প্রতিরোধের জন্য নির্ভুল মাইক্রো-ভেন্টিং প্রয়োজন।

3. আমি কীভাবে প্রাচীরের সমান বেধের জন্য ডিজাইন করব এবং সিঙ্কের চিহ্ন বা ডিলামিনেশন এড়াতে পারি?

অন্তর্নিহিত সাবস্ট্রেট প্রাচীরের ওভারমোল্ড বেধ 60% এবং 80% এর মধ্যে রাখুন, মূল ওভারমোল্ড প্রাচীরের 50% এর বেশি না হলে অভ্যন্তরীণ পাঁজর ডিজাইন করুন, উদার ট্রানজিশন রেডিআই (ন্যূনতম 0.5 মিমি) অন্তর্ভুক্ত করুন এবং যান্ত্রিক লকিং গ্রুভের সাথে ঘের বন্ধ করার পদক্ষেপগুলি অন্তর্ভুক্ত করুন।

4. ওভারমোল্ডিংয়ের জন্য বন্ডের শক্তি সর্বাধিক করার জন্য আমার কীভাবে একটি সাবস্ট্রেট প্রস্তুত করা উচিত?

ভূপৃষ্ঠের শক্তি বাড়ানোর জন্য বায়ুমণ্ডলীয় প্লাজমা বা শিখা চিকিত্সা ব্যবহার করে সাবস্ট্রেটগুলি প্রস্তুত করা যেতে পারে, ধাতুগুলির জন্য সিলেন কাপলিং প্রাইমার প্রয়োগ করে, বা যান্ত্রিক পৃষ্ঠের রুক্ষতা তৈরি করতে মিডিয়া ব্লাস্টিং। ASTM D903 পিল পরীক্ষার সময় সংহত ব্যর্থতার লক্ষ্য করুন।

5. কিভাবে ওভারমোল্ড বেধ শীতল সময় এবং সামগ্রিক অংশ খরচ প্রভাবিত করে?

দেয়ালের বেধের বর্গক্ষেত্রের সাথে শীতল করার সময় দ্রুত বৃদ্ধি পায়। 1.5 মিমি থেকে 3.0 মিমি পর্যন্ত ত্বকের পুরুত্ব বৃদ্ধি প্রয়োজনীয় শীতল চক্র সময়ের দ্বিগুণেরও বেশি হতে পারে, যা প্রতি-ইউনিট উৎপাদন খরচ উল্লেখযোগ্যভাবে বৃদ্ধি করে।

6. ধারালো প্রান্ত বরাবর ওভারমোল্ড খোসা ছাড়ানোর কারণ কী এবং জ্যামিতি কীভাবে এটি প্রতিরোধ করে?

দুর্বল যান্ত্রিক অ্যাঙ্কোরেজ সহ উন্মুক্ত ফ্লাশ প্রান্তে শিয়ার ফোর্স কাজ করলে পিলিং ঘটে। একটি আন্ডারকাট বা যান্ত্রিক ধরে রাখার খাঁজের সাথে মিলিত বিভাজন লাইন বরাবর একটি সংজ্ঞায়িত শাট-অফ ধাপ ডিজাইন করা প্রান্তটিকে নোঙর করে এবং যান্ত্রিক ঘর্ষণে খোসা আটকায়।
